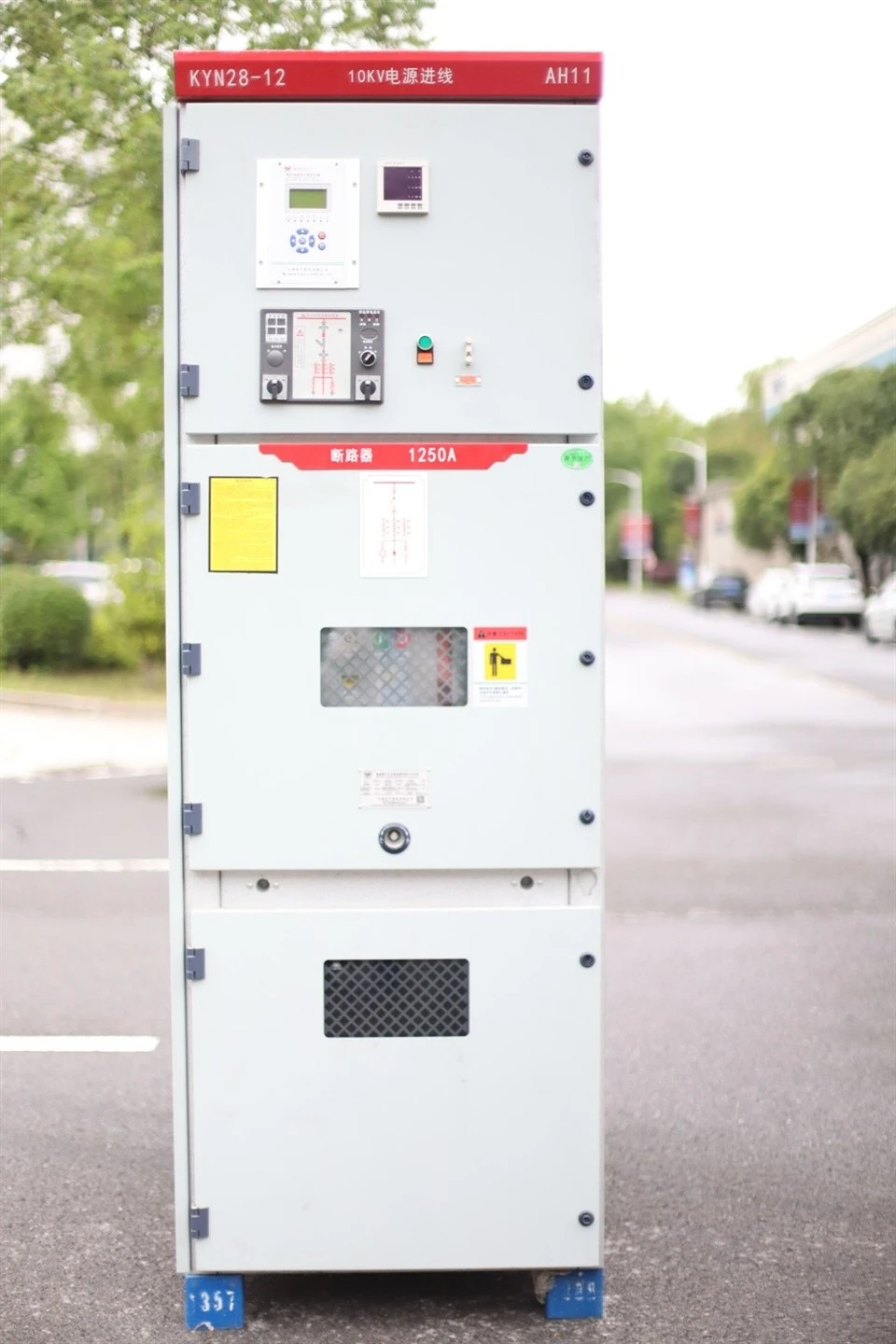

Hlavní charakteristiky
1. Konstrukce rozváděče LV a HV je přišroubována deskou ze slitiny hliníku a zinku po procesu CNC obráběcího stroje a technologie vícenásobného ohýbání
2. Jednoduchá a efektivní funkce zámku „pět{1}}prevence, ochrana proti chybové operaci
3. Může přijmout vakuový vypínač VS1 a CD4
4. Snadná výměna jističe a bezplatná výměna zásuvek
5. Skříň lze instalovat u zdi, údržba v přední části, což snižuje podlahovou plochu
6. Všechny operace lze provést po zavření dveří skříně
7. Velký prostor kabelovny může připojit mnoho kabelů
8. Reléová místnost a kabelová místnost mohou přidat topení, aby se zabránilo zamrznutí nebo erozi
9. Vysoký stupeň ochrany, chrání před vetřelci a škůdci
Hlavní technické parametry
Hlavní technické parametry vakuového rozvaděče
|
Žádný. |
Jméno |
Jednotka |
Data |
|
|
1 |
Jmenovité napětí |
KV |
3,6,10 |
|
|
2 |
Jmenovitý proud |
A |
630,1000,1250,1600, 2000,2500,3150,5000 |
|
|
3 |
Jmenovitá frekvence |
Hz |
50 |
|
|
4 |
Jmenovité krátko{0}}tolerantní napětí |
kA |
20, 25, 31.5, 40 |
|
|
5 |
Jmenovité špičkové tolerantní napětí |
kA |
50, 63, 80, 100 |
|
|
6 |
Jmenovité napětí tolerující výkonovou frekvenci |
Inter{0}}polární /polární vůči zemi |
kV |
42/1 min |
|
Mezi-zlomenina |
kV |
48/1 min |
||
|
7 |
Jmenovité napětí odolné vůči otřesům bleskem |
Inter{0}}polární /polární vůči zemi |
kV |
75 |
|
Mezi-zlomenina |
kV |
85 |
||
|
8 |
Jmenovitá doba trvání zkratu- |
s |
4 |
|
|
9 |
Stupeň ochrany |
Shell IP4X, interval room IP2X |
||
Hlavní parametry vakuových vypínačů
|
Žádný. |
Jméno |
Jednotka |
Data |
|
|
1 |
Jmenovité napětí |
kV |
3, 6, 10 |
|
|
2 |
Jmenovitá frekvence |
Hz |
50 |
|
|
3 |
Jmenovitý proud |
A |
630, 1250,1600,2000,2500,3150 |
|
|
4 |
Jmenovitý proud naprázdno při zkratu |
kA |
20,25,31.5,40 |
|
|
5 |
4s horký stabilní proud |
kA |
20,25,31.5,40 |
|
|
6 |
Jmenovitý dynamický stabilní proud (špičková hodnota) |
kA |
50,63, 80,100 |
|
|
7 |
Jmenovité napětí tolerující výkonovou frekvenci |
Inter{0}}polární /polární vůči zemi |
kV |
42/1 min |
|
Mezi-zlomenina |
kV |
48/1 min |
||
|
8 |
Jmenovité napětí odolné vůči otřesům bleskem |
Inter{0}}polární /polární vůči zemi |
kV |
75 |
|
Mezi-zlomenina |
kV |
85 |
||
|
9 |
Jmenovitá doba trvání zkratu- |
s |
4 |
|

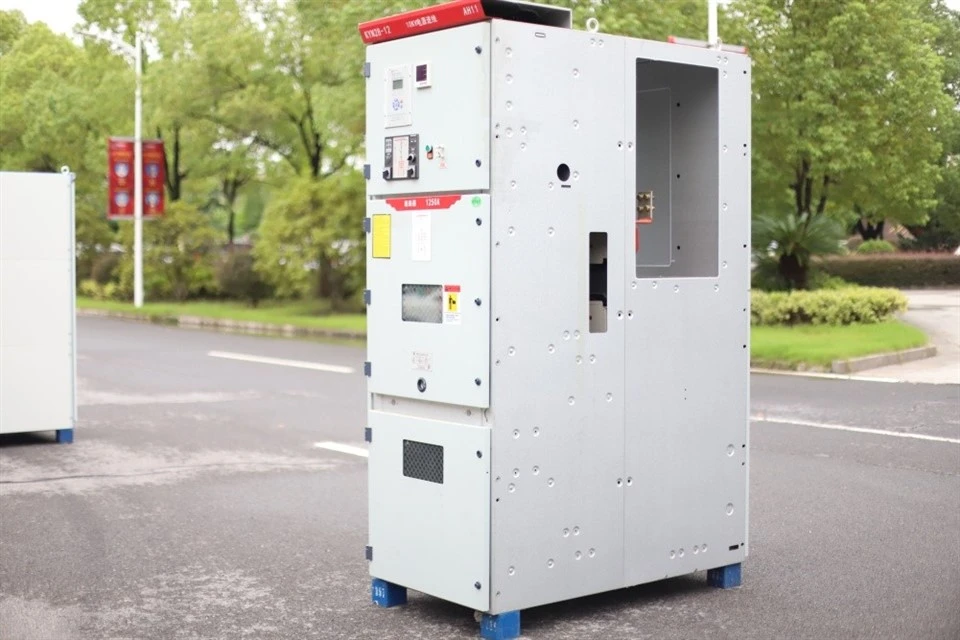

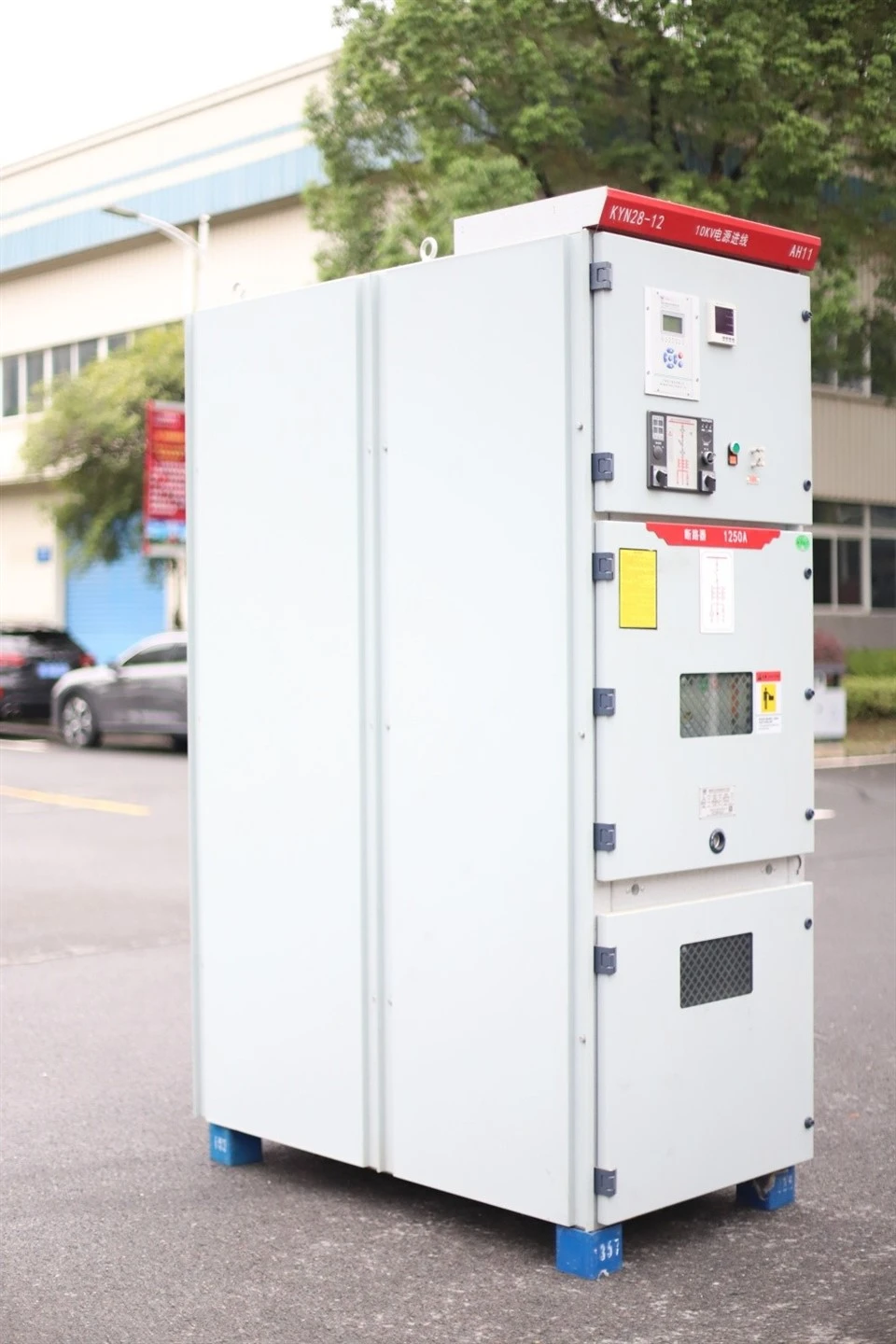

Instrukce ke struktuře
Rozvaděč nn a vv se skládá z pevného korpusu skříně a výsuvné části (zásuvek). Plášť skříně a intervalové desky jsou všechny sešroubovány s deskami ze slitiny hliníku a zinku. Stupeň ochrany pláště skříně může dosáhnout až IP4X a IP2X každé intervalové místnosti.

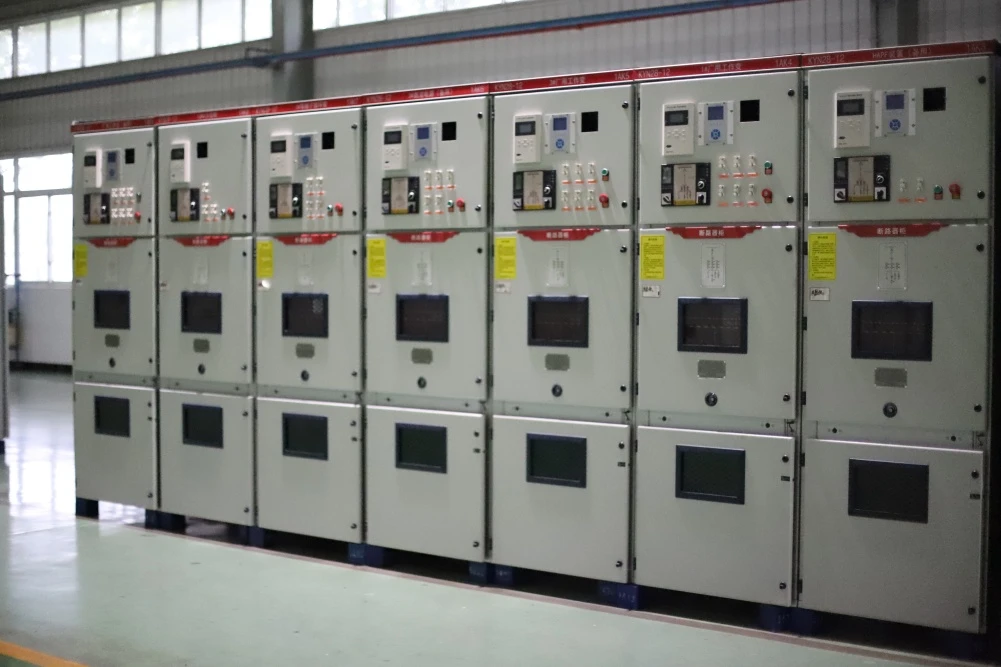

Instalaci a zprovoznění rozváděče lze provést v přední části. Skříň může stát u zdi, aby se ušetřila podlahová plocha a snížila investice.
Hlavní přípojnice je vedena z jedné skříně do druhé a je zpevněna odbočnou přípojnicí a elektrostatickou kontaktní skříňkou. Upevňuje se pomocí sběrnicové průchodky, když prochází boční stěnou sousední skříně.
Adekvátní kabelová místnost může nejen připojit mnoho kabelů, ale také může nainstalovat proudový transformátor, uzemňovací spínač a bleskojistku a tak ne.

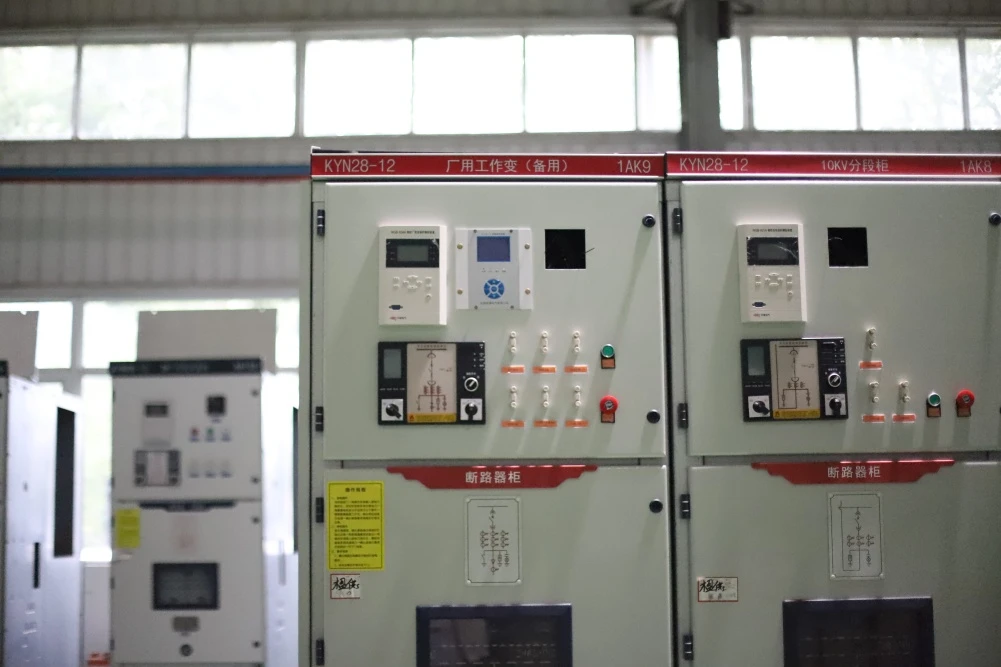

Vnitřní deska a panel reléové místnosti mohou instalovat ovládací a ochranné prvky, měřič, zobrazovací přístroj a monitorovací indikátor a tak další sekundární prvky.
Připojeno
▲strukturní schéma a celkový rozměr:
| Místnost s autobusovým barem | B Ruční kočárek jističe | C Kabelovna | D Přístrojová místnost relé |
| 1.1 Zařízení pro uvolnění tlaku | 1.2 Ovládací malý slot | 1. Skořápka | 2. Pobočková přípojnice |
| 3. Průchodka přípojnic | 4. Hlavní přípojnice | 5. Statické kontaktní zařízení | 6. Statická kontaktní skříňka |
| 7. Proudový transformátor | 8. Zemní spínač | 9. Kabel | 10. Bleskojistka |
| 11. Uzemnění hlavní přípojnice | 12. Montáž izolační desky | 13. Izolační deska | 14. Sekundární zástrčka |
| 15. Ruční kočárek jističe | 16. Ohřívač | 17. Výsuvná horizontální izolační deska | 18. Ovládací mechanismus uzemňovače |
| 19. Spodní deska |
