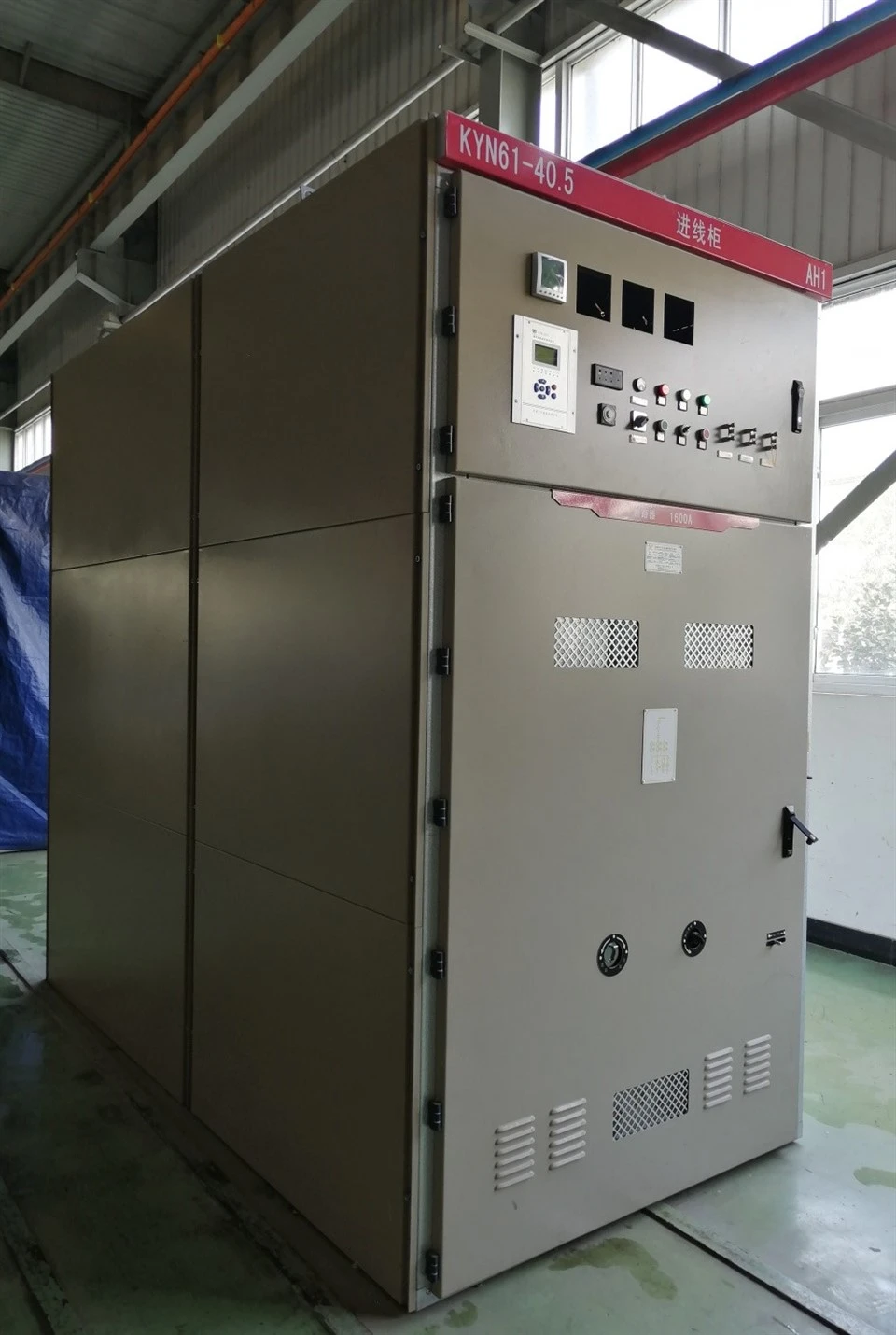

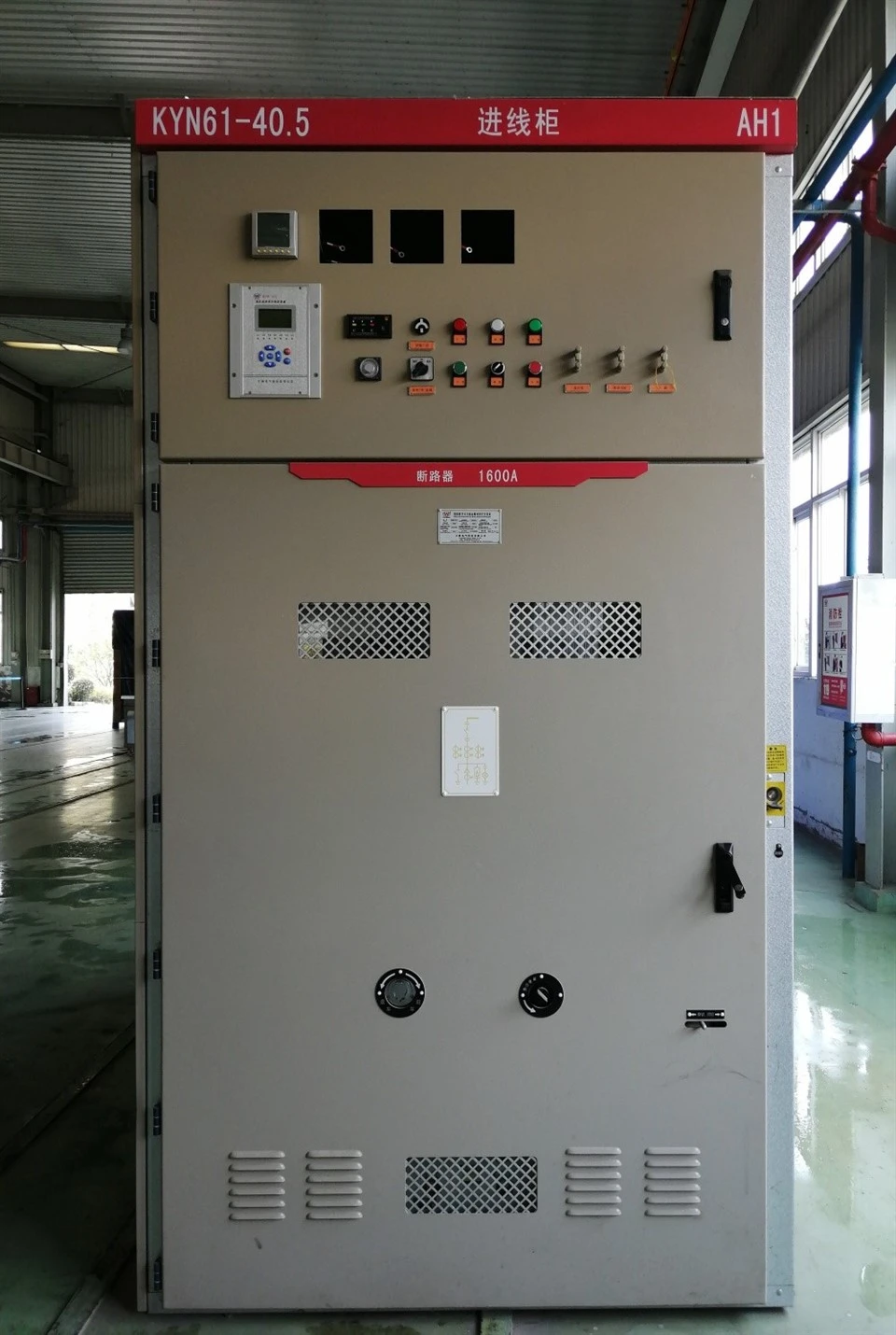

KYN61-40,5Rozváděč vysokého napětí 35kVkovový-obalodnímatelné ACkovuzavřené spínací zařízení
generále
Tento produkt odpovídá: GB3906-2006< the exchange of 3~35KV AC metal enclosed switchgear equipment >, GB/T11022-2011< high-voltage switchgear and controlgear standards common technical requirements>, IEC60298:1990

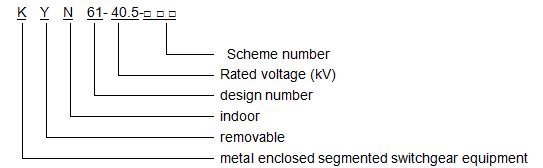

Modelový návod
NormálníPoužijte podmínku
3.1 Teplota prostředí:-15 stupňů -+40 stupňů ;
3.2 Výška nad hladinou moře: ne více než 1000 m;
3.3 Vzduch Relativní vlhkost: denní průměr Méně než nebo rovno 95 % měsíční průměr Méně než nebo rovno 90 %
3.4 Velikost zemětřesení Menší nebo rovna 8
3.5 Místa, která nejsou korozivní nebo hořlavé plyny, vodní páry a jiné zjevné znečištění.
Poznámka: nad rámec běžných podmínek použití může uživatel konzultovat s výrobcem.
Hlavní technické parametry
|
Jméno |
Jednotka |
Data |
|
|
Jmenovité napětí |
kV |
40.5 |
|
|
Jmenovitý proud |
A |
1250,1600,2000,(2500) |
|
|
1min Výdrž napětí napájecí frekvence |
kV |
95 |
|
|
jmenovité výdržné napětí bleskového impulsu |
kV |
185 |
|
|
Pomocný obvod, řídicí obvod Odolné napětí výkonové frekvence |
V/1min |
2000 |
|
|
Jmenovitá frekvence |
Hz |
50 |
|
|
Jmenovitý zkratový vypínací proud |
kA |
20,25,31.5 |
|
|
Jmenovité krátko{0}}časově tolerantní napětí/Jmenovitá doba trvání zkratu |
kA/4s |
20,25,31.5 |
|
|
Jmenovitý špičkový Odolný proud |
kA |
50,63,80 |
|
|
Jmenovitý zkratový-proud |
kA |
50,63,80 |
|
|
Jmenovité napětí řídicího obvodu |
V |
DC:110,220;AC:110,220 |
|
|
Úroveň ochrany |
Kryt rozvaděče |
IP3X |
|
|
Přihrádka (otevřená dvířka) |
IP2X |
||
Charakteristika struktury
Zařízení rozváděče má kabelový přívod a vývod, nadzemní vedení kabelového vedení, spojku sběrnice, izolaci, napěťový transformátor, svodič atd. schéma zapojení. Zařízení rozváděče s tepelně smrštitelným izolačním materiálem a epoxidovým povlakem s izolačním procesem, optimalizace tvaru elektrody, konstrukce skříně je velmi kompaktní. Hlavní okruh přijímá izolovanou sběrnici, přilehlé skříňové pouzdro sběrnice oddělené, může účinně zabránit šíření incidentu a její paní linka na pomocnou podpůrnou roli. Kabelovna je vybavena proudovým transformátorem, uzemňovacím spínačem, dostatečnými prostorovými podmínkami pro připojení více kabelů. U vojenských vozidel je jistič, uzemňovací spínač a po dveřích skříně opatřen částí, která zabraňuje nesprávné činnosti mechanického blokovacího zařízení, "pěti prevence "Funkce je kompletní, bezpečná a spolehlivá.

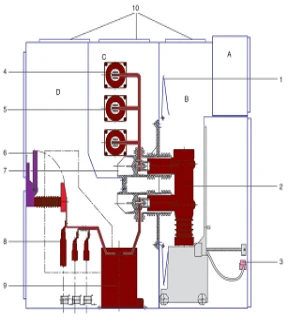

Schéma Struktury Zařízení Rozváděče
A. Dvakrát nástrojárna
B. Místnost pro ruční vozík
C. Přípojnicová místnost
D. Kabelovna
- Ventil

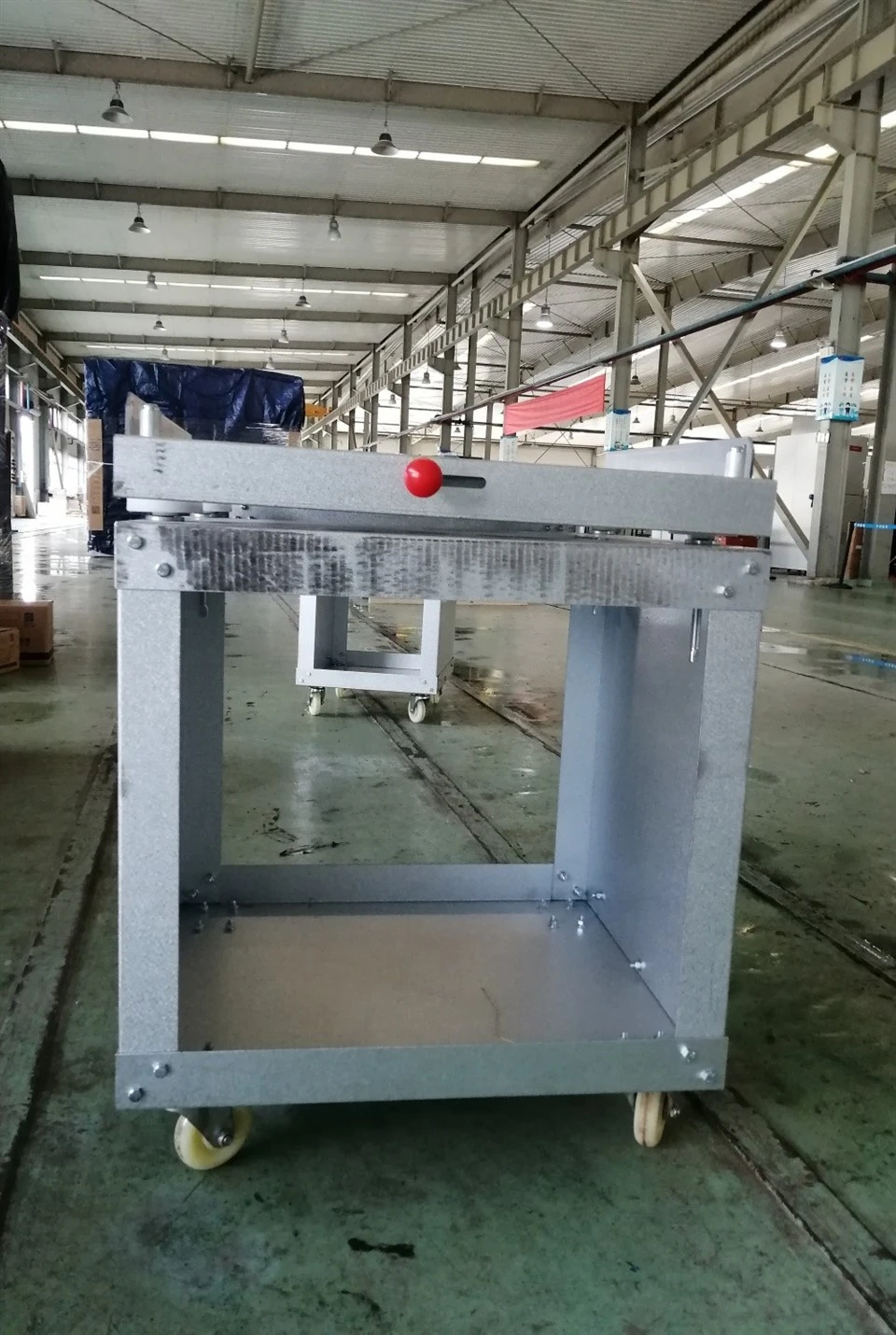

- Ruční vozík s jističem
- Dvakrát zástrčka
- Hlavní autobus
- Průchodka přípojnic
- Uzemňovač
- Kontaktní pole
- kabelové připojení
- Proudový transformátor
- Zařízení pro uvolnění tlaku
Oznámení o objednávce
K objednávce uživatele by měly být poskytnuty následující technické informace:
- Schéma jednolinkového systému hlavního schématu zapojení
- Model a specifikace hlavní přípojnice
- Požadavky na konfigurační funkce
- Nad rámec požadavků na využití podmínek prostředí
- Další speciální požadavky
