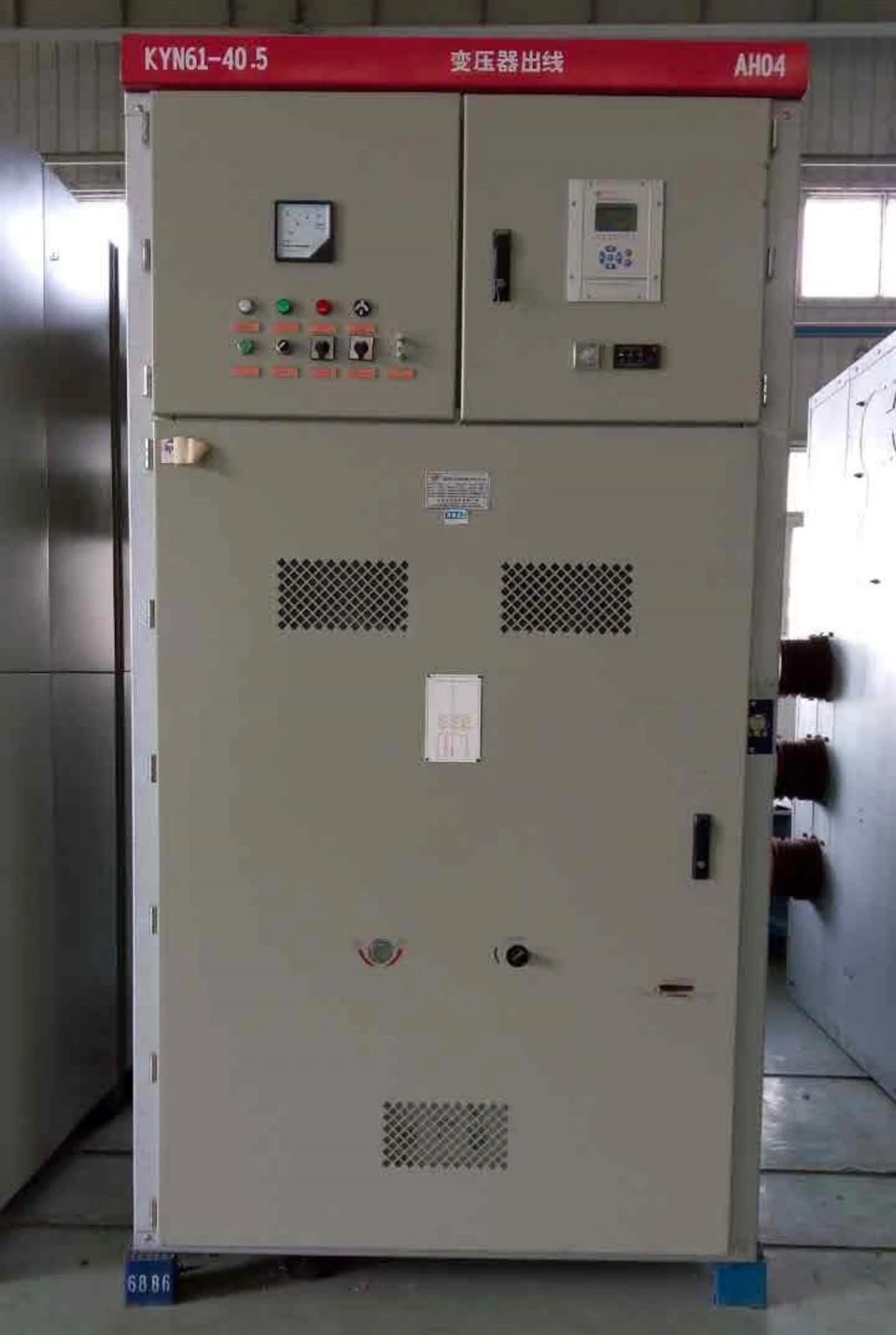

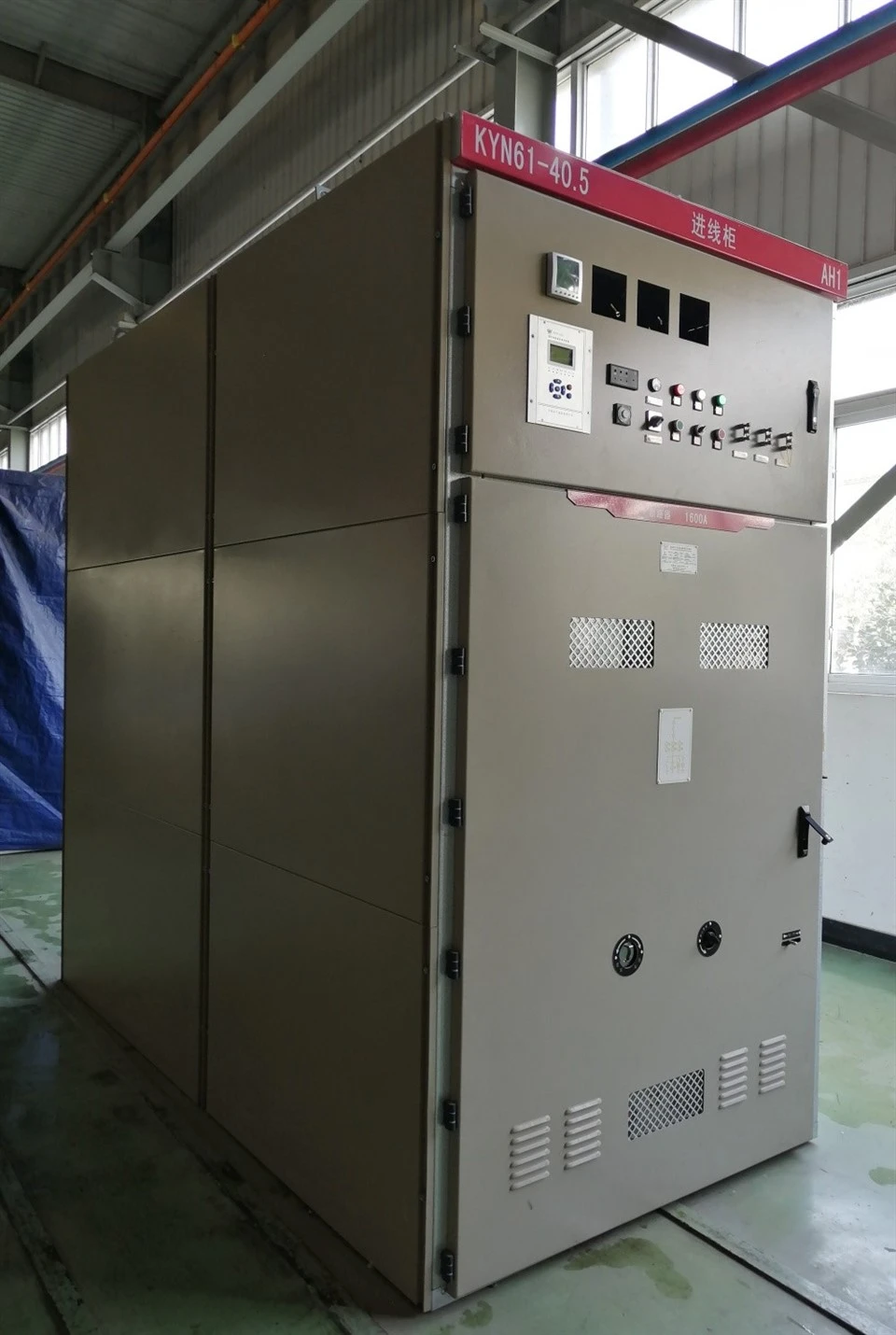

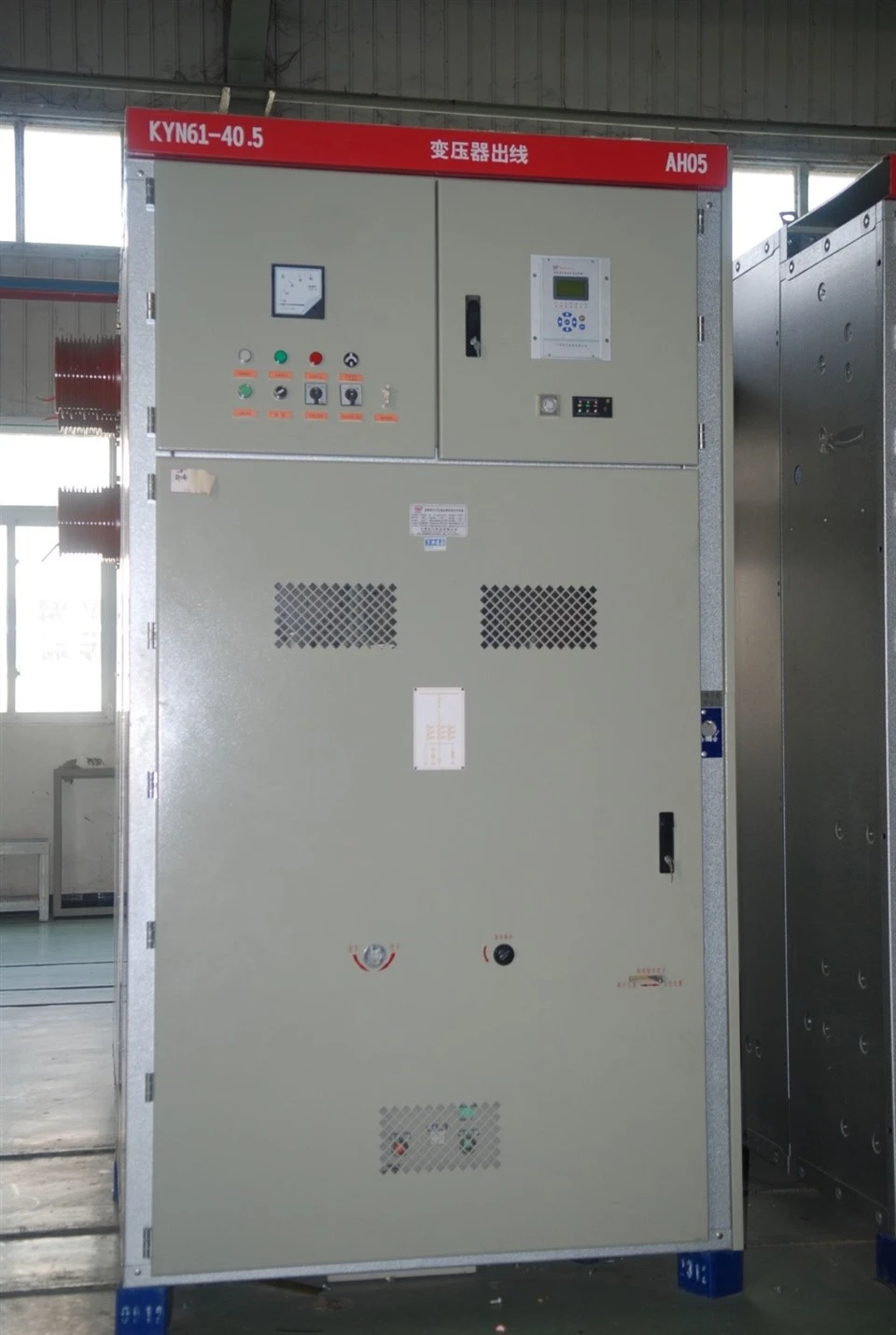

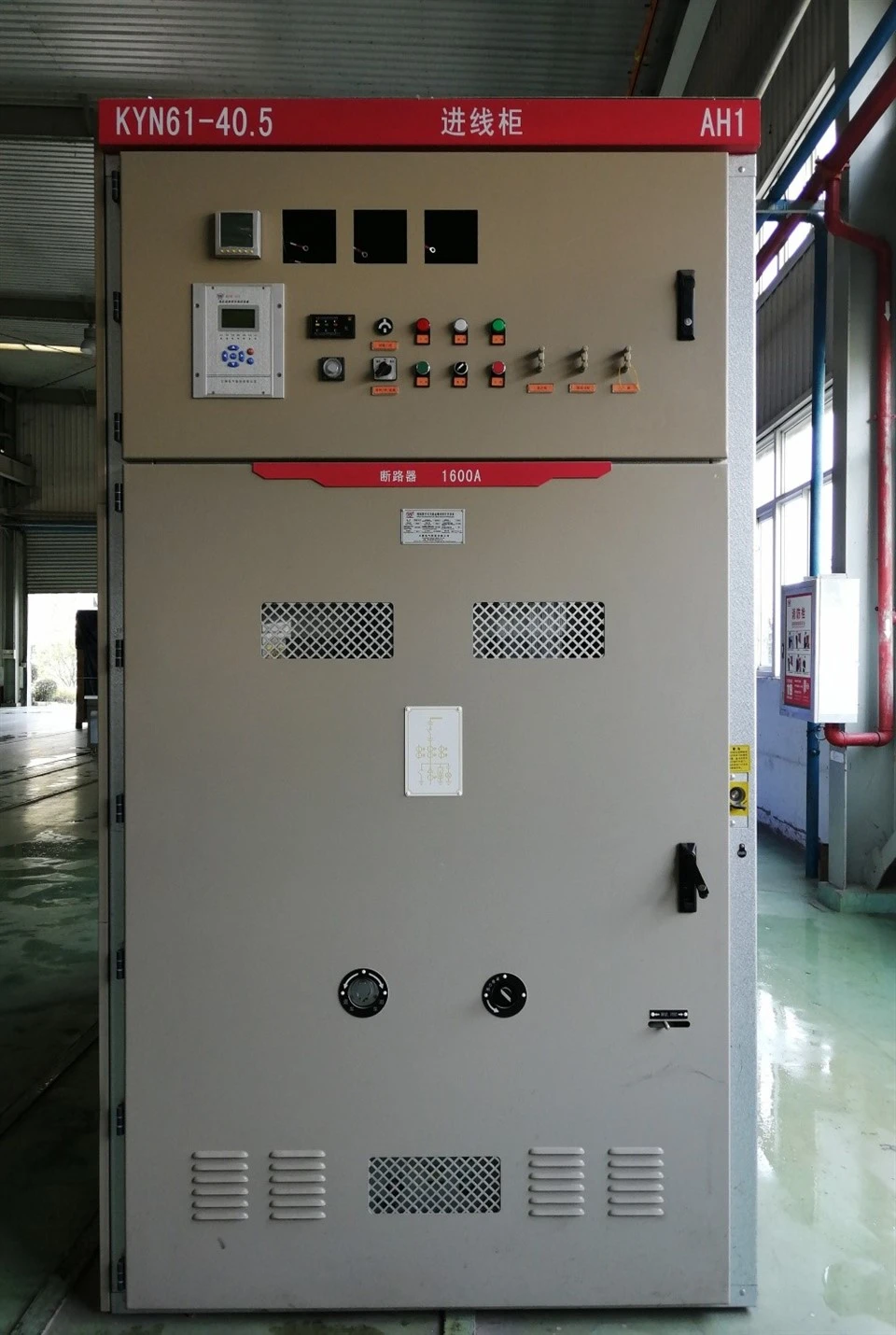

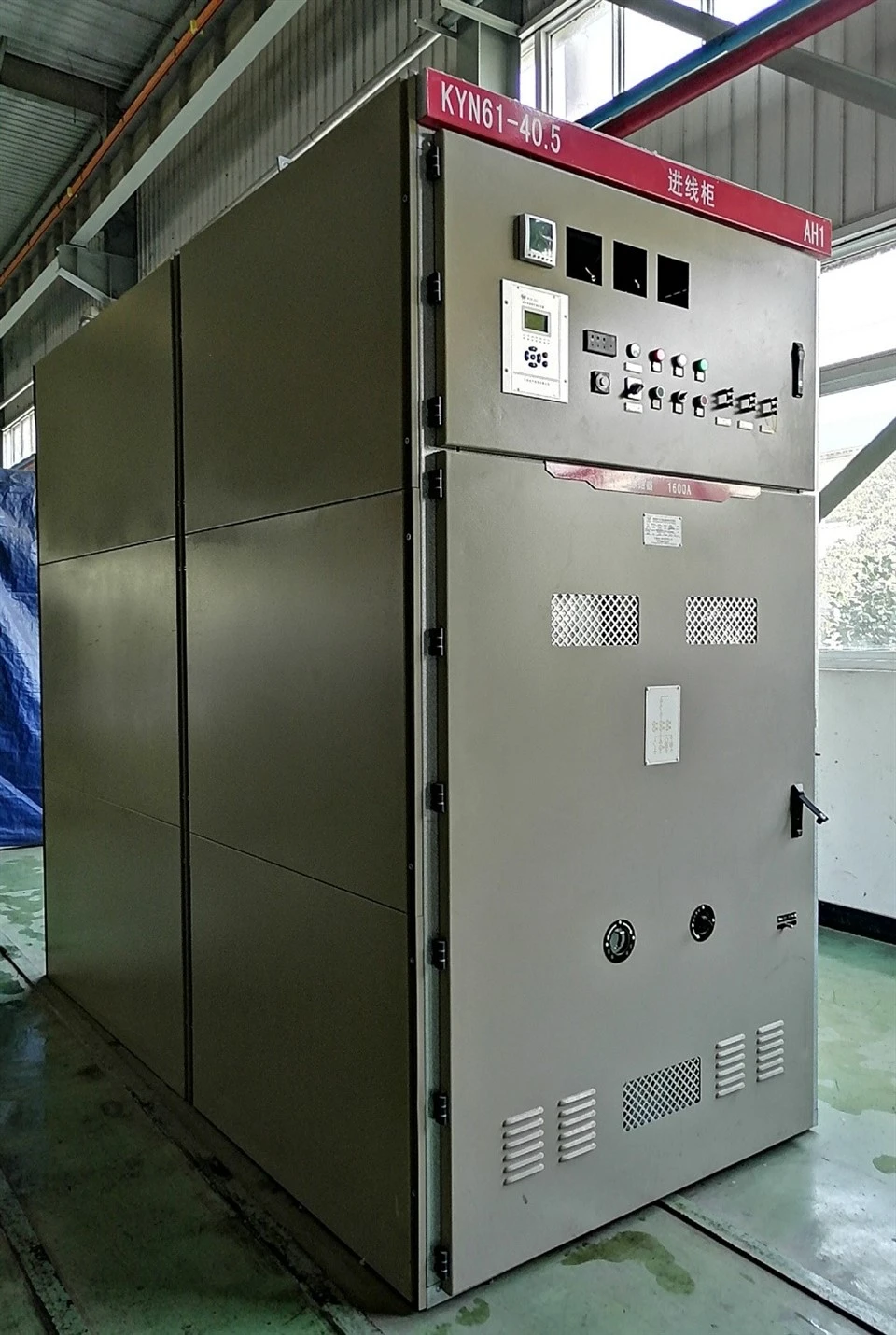

KYN61-40,535 kV panely středního napětí
generále
Jsme KYN61-40.5 35výrobcem vysokonapěťových panelů (dále jen rozvaděče), používaných v 35kV třífázových střídavých 50Hz napájecích systémech. Bezpečnost je zakořeněna v jeho DNA. Inteligentně izoluje živé části v nezávislých kovových oddílech a je vybaven robustním systémem mechanického blokování, který zcela zabraňuje nesprávné funkci. V případě vnitřní poruchy oblouku funguje jako airbag-, který okamžitě uvolňuje tlak přes speciálně navržený odlehčovací kanál, aby se minimalizovalo riziko. Je to skutečný „strážce bezpečnosti“.
Hlavní technické parametry
|
Jméno |
Jednotka |
Data |
|
|
Jmenovité napětí |
kV |
40.5 |
|
|
Jmenovitý proud |
A |
1250,1600,2000,(2500) |
|
|
1min Výdrž napětí napájecí frekvence |
kV |
95 |
|
|
jmenovité výdržné napětí bleskového impulsu |
kV |
185 |
|
|
Pomocný obvod, řídicí obvod Odolné napětí výkonové frekvence |
V/1min |
2000 |
|
|
Jmenovitá frekvence |
Hz |
50 |
|
|
Jmenovitý zkratový vypínací proud |
kA |
20,25,31.5 |
|
|
Jmenovité krátko{0}}časově tolerantní napětí/Jmenovitá doba trvání zkratu |
kA/4s |
20,25,31.5 |
|
|
Jmenovitý špičkový Odolný proud |
kA |
50,63,80 |
|
|
Jmenovitý zkratový-proud |
kA |
50,63,80 |
|
|
Jmenovité napětí řídicího obvodu |
V |
DC:110,220;AC:110,220 |
|
|
Úroveň ochrany |
Kryt rozvaděče |
IP3X |
|
|
Přihrádka (otevřená dvířka) |
IP2X |
||
Schematické schéma struktury zařízení rozváděče
A. Dvakrát nástrojárna

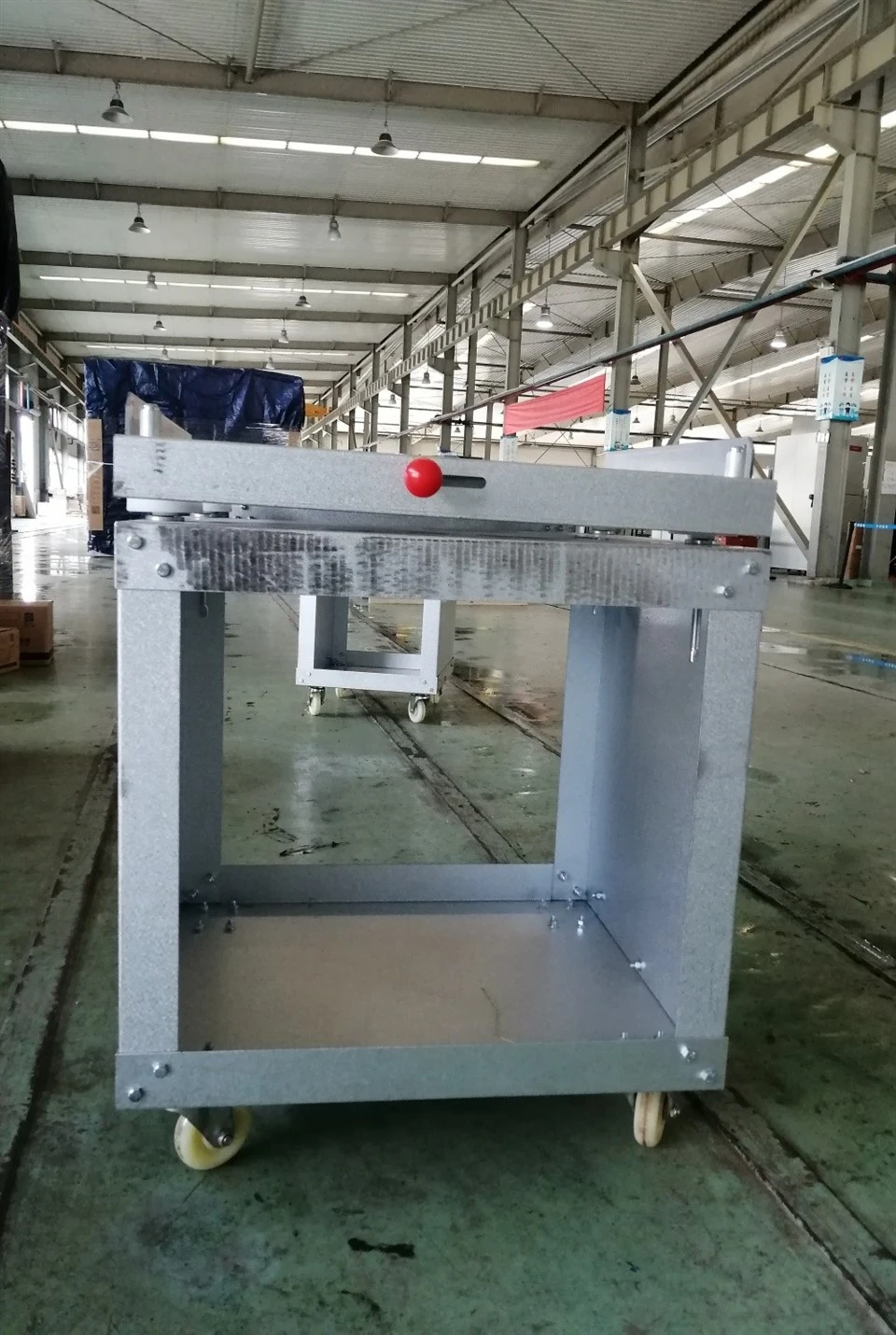

B. Místnost pro ruční vozík
C. Přípojnicová místnost
D. Kabelovna
- Ventil
- Ruční vozík s jističem
- Dvakrát zástrčka
- Hlavní autobus
- Průchodka přípojnic
- Uzemňovač
- Kontaktní pole
- Kabelové připojení
- Proudový transformátor
- Zařízení pro uvolnění tlaku
