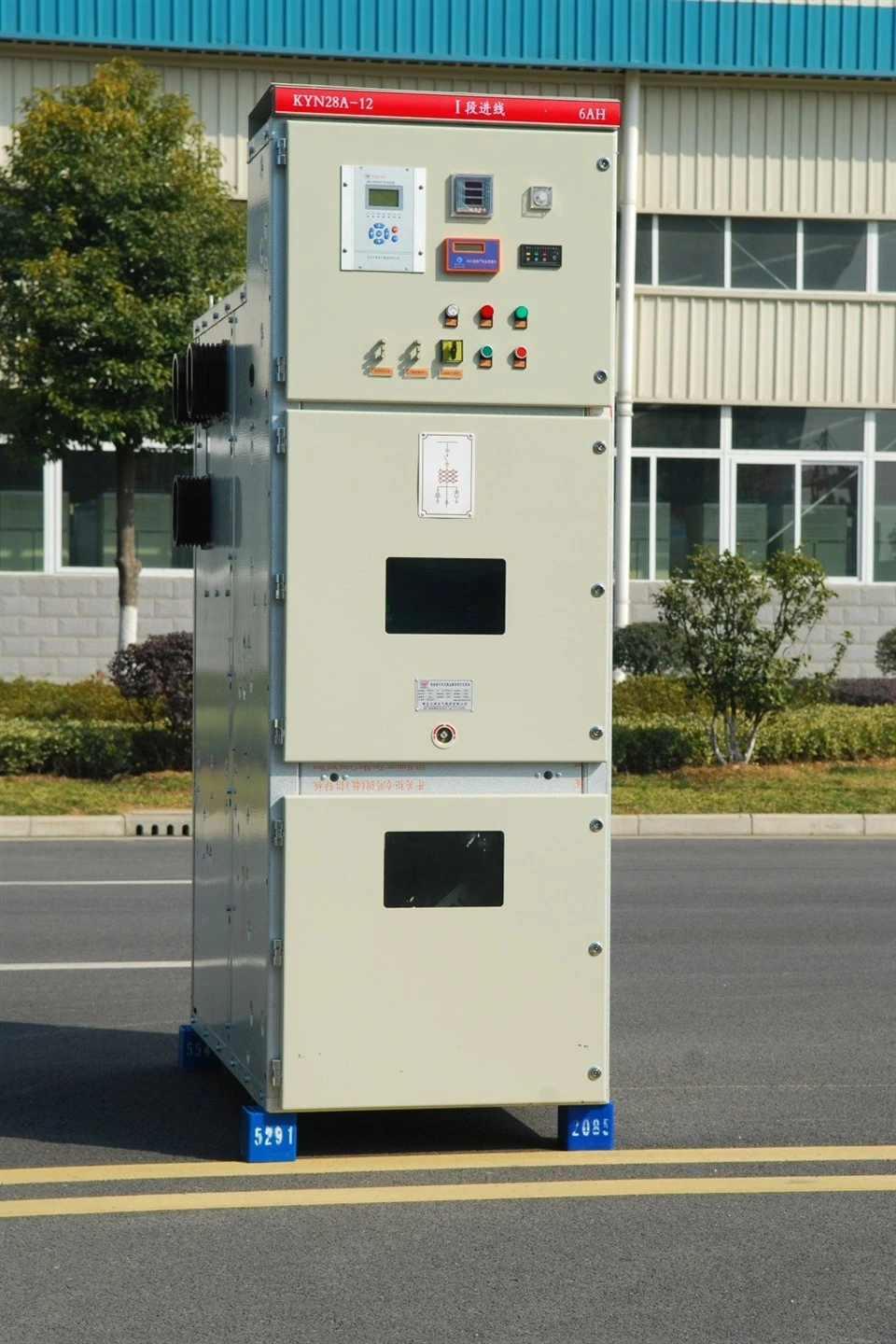

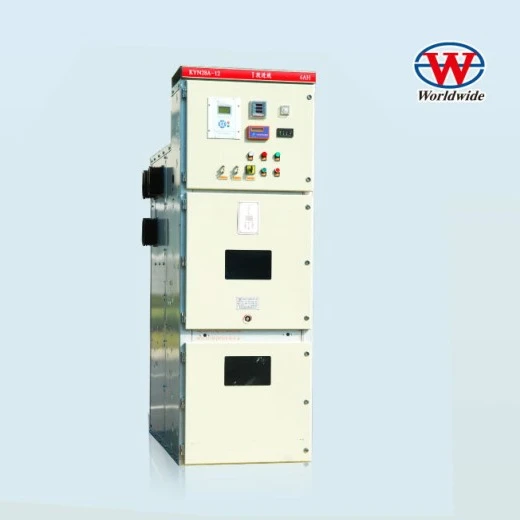

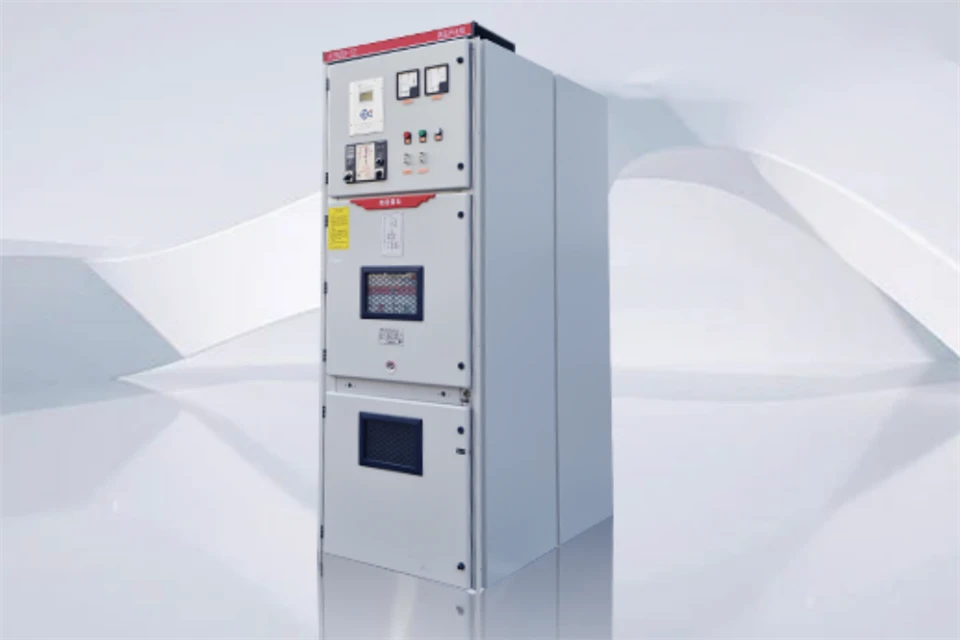

Panely Lv Mv

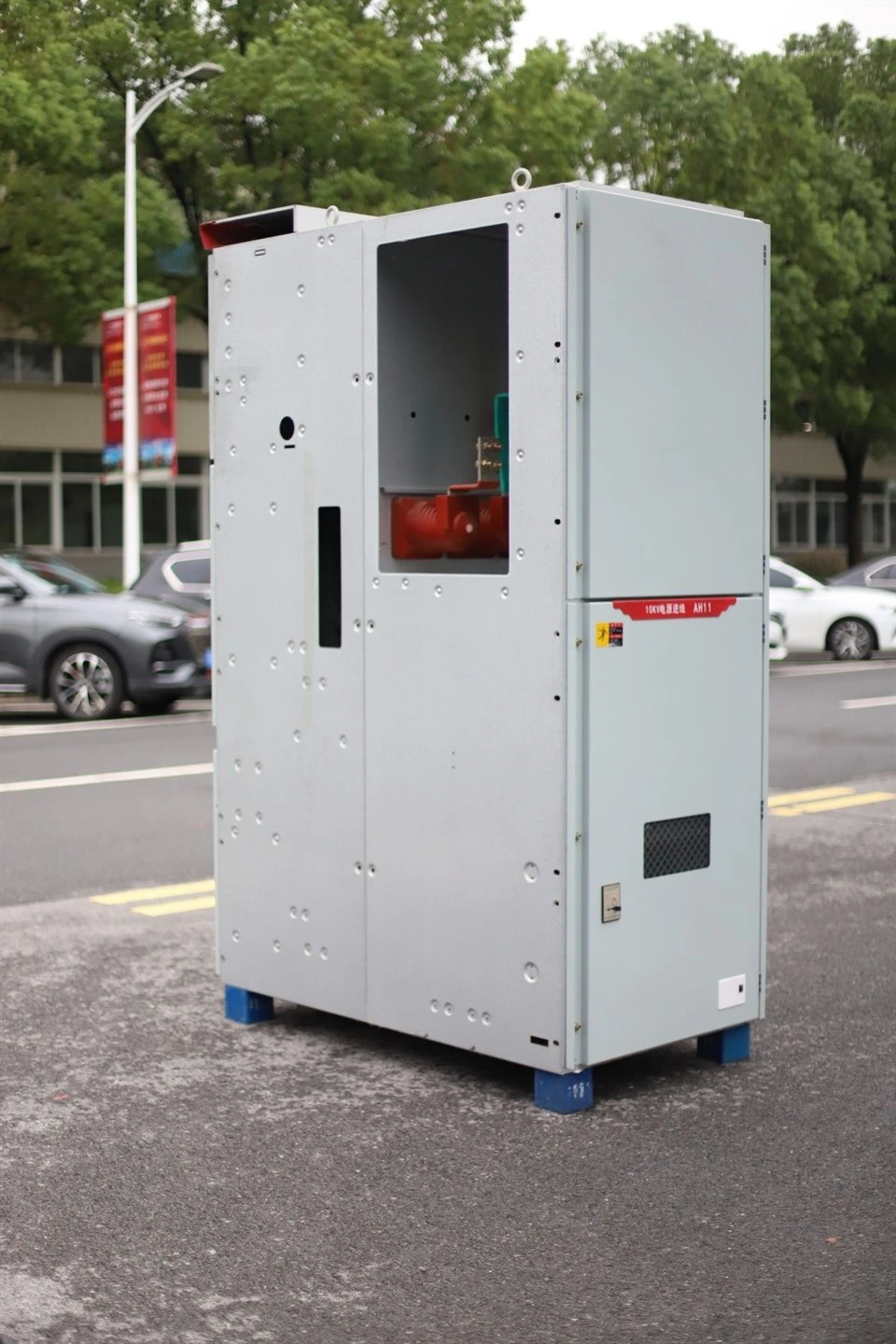

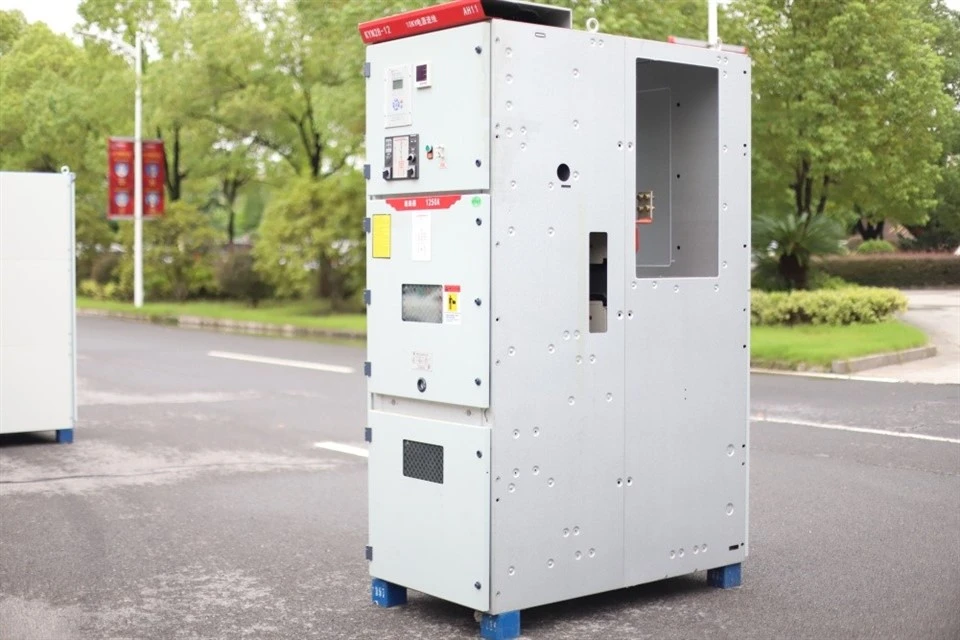

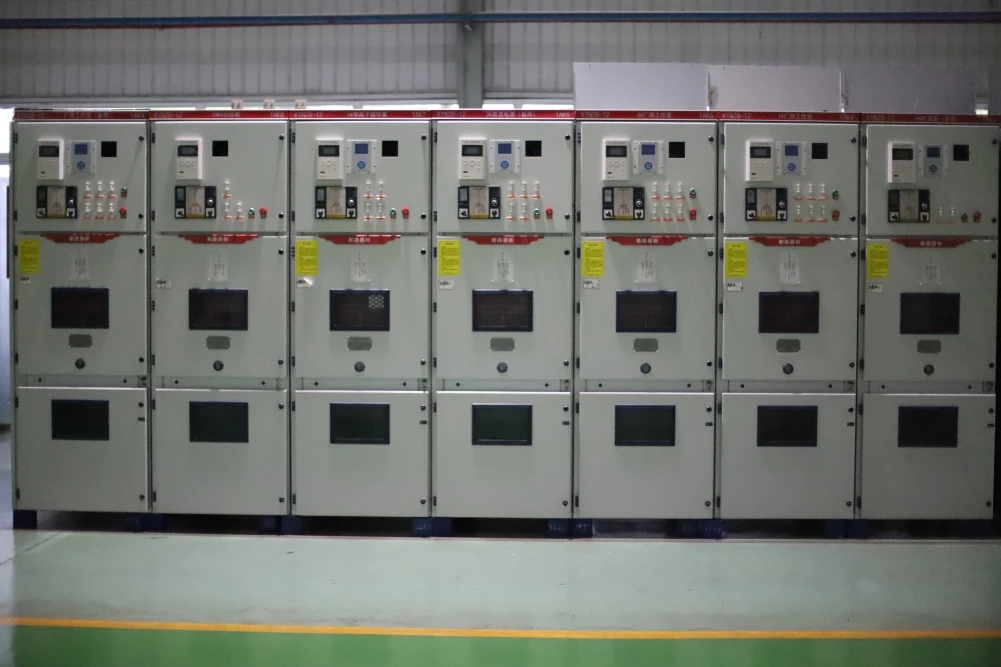

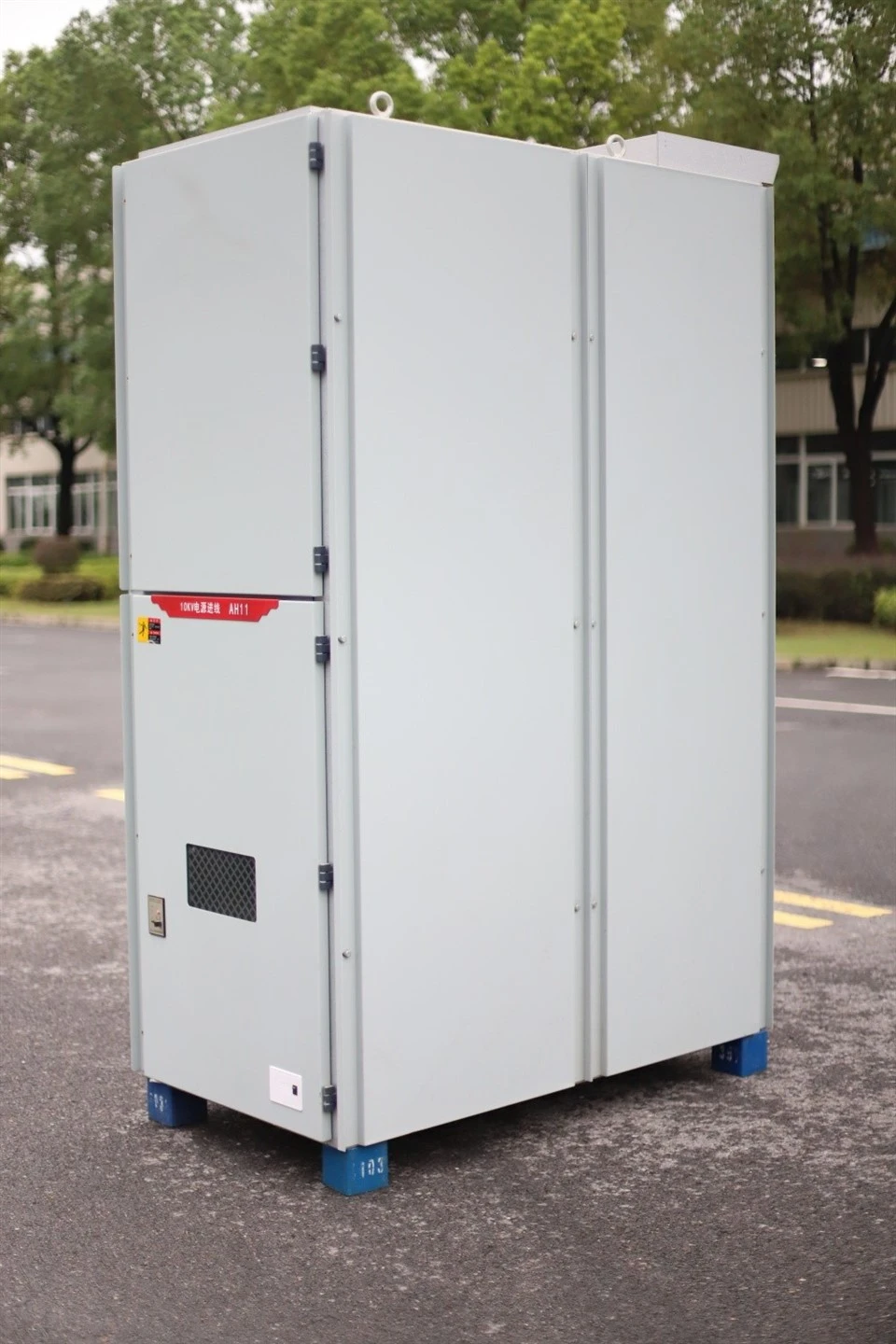

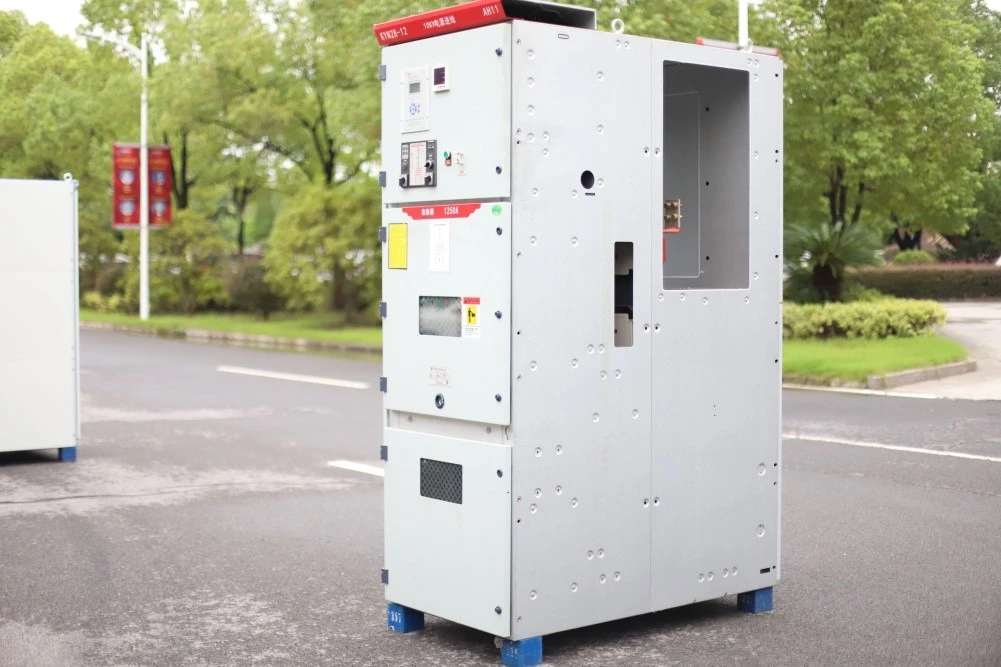

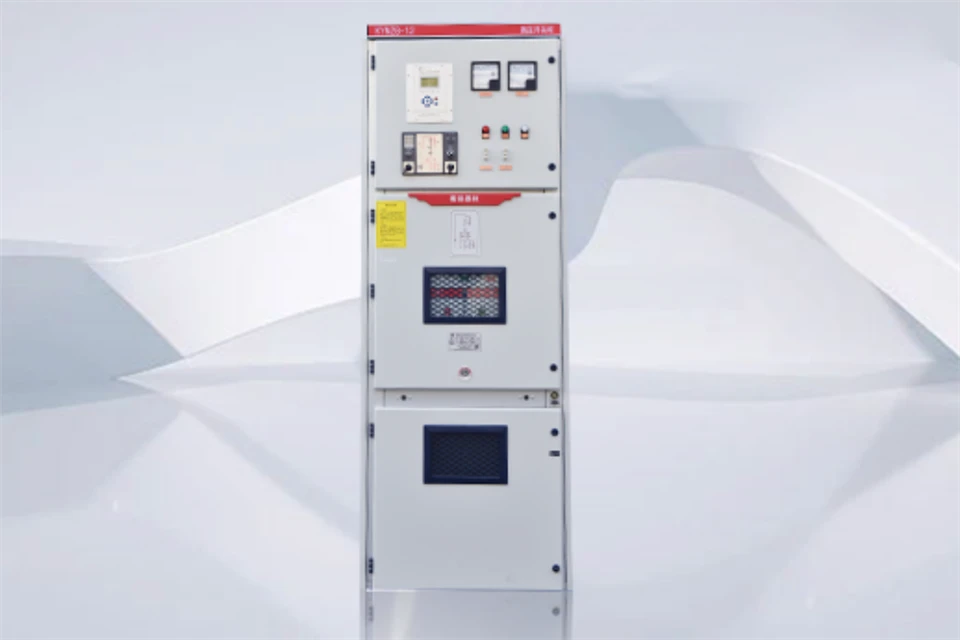

Tělo a intervalové desky skříně jsou po procesu CNC obráběcího stroje a technologie vícenásobného ohýbání přišroubovány deskou ze slitiny hliníku a zinku, takže sestavené skříně mohou zaručit jednotu konstrukce a rozměru. Deska ze slitiny hliníku a zinku má funkce odolnosti proti korozi a oxidaci a má vyšší mechanickou robustnost než běžná ocelová deska. Skříň je rozdělena na zásuvku, sběrnicovou místnost, kabelovnu a reléovou přístrojovnu intervalovými deskami s uzemněním každé jednotky samostatně. Všechna dvířka skříně jsou ošetřena technologií elektrostatického stříkání, aby povrchy měly výhody proti nárazu, odolnosti proti korozi, kráse a tak dále.

Zásuvky lze rozdělit na zásuvku jističe, zásuvku napěťového transformátoru, měřící zásuvku, oddělovací zásuvku a různé zásuvky používané stanice podle různého použití. Zásuvky se stejným využitím se mohou vzájemně zaměňovat. Zásuvky mají testovací/oddělovací a pracovní pozice uvnitř skříně, každá pozice s blokovací jednotkou, která zajišťuje, že se zásuvky nemohou volně pohybovat ve výše uvedených dvou polohách.

V izolační místnosti byl instalován speciální kanál, aby se zásuvka mohla pohybovat. Když se jistič pohybuje mezi zkušební polohou a pracovní polohou, oddělovací ventil se automaticky otevře nebo zavře, aby se zajistilo, že se obsluha nemůže dostat do kontaktu s nabitým tělem. Zásuvky lze ovládat při zavřených dvířkách skříňky. Polohu, kde je zásuvka uvnitř skříně, lze vidět monitorovacím okénkem a lze také vidět jakýkoli štítek na zásuvce. To vše zaručuje bezpečnost obsluhy a personálu údržby.

Hlavní přípojnice je vedena z jedné skříně do druhé a je zpevněna odbočnou přípojnicí a elektrostatickou kontaktní skříňkou. Upevňuje se pomocí sběrnicové průchodky, když prochází boční stěnou sousední skříně.

Adekvátní kabelová místnost může nejen připojit mnoho kabelů, ale také může instalovat proudový transformátor, uzemňovací spínač a bleskojistku a tak ne.

Vnitřní deska a panel reléové místnosti mohou instalovat ovládací a ochranné prvky, měřič, zobrazovací přístroj a monitorovací indikátor a tak další sekundární prvky.

Skříň má spolehlivou blokovací jednotku v souladu s požadavkem „pět-prevence“, která ve skutečnosti zaručuje bezpečnost obsluhy a zařízení:

A. Tlačítko upozornění a střídavý spínač KK jsou instalovány na dveřích místnosti, aby se zabránilo chybovému zapnutí/vypnutí jističe;

b. Jistič se po zapnutí v pracovní poloze nemůže pohybovat, aby se zabránilo chybnému vytažení nebo sepnutí oddělovacího kontaktu;

C. Zemnící spínač může zapínat pouze zásuvka jističe opouští skříň a zásuvka nemůže vstupovat do skříně současně (uzemňovací spínač může odpovídat jednotce sledování napětí). Uzemňovač se nemůže zapnout, když je zásuvka ve skříni, tím je splněna prevence sepnutí uzemňovače napájením a sepnutí jističe před rozepnutím uzemňovače;

d. Spodní dvířka a zadní dvířka nelze otevřít poté, co jistič vstoupí do skříně, aby se zabránilo chybovému vstupu s intervalem napájení;

E. Zásuvka jističe se může ručně vypnout pouze bez zapnutí, když je skutečně ve zkušební nebo pracovní poloze a nemá ovládací napětí;

F. Sekundární zástrčka je uzamčena a nelze ji vytáhnout, když je zásuvka v pracovní poloze.

V kabelové místnosti byla samostatně nastavena zemnicí přípojnice TMY40*4. Tato přípojnice může projít každou sousední skříní a může získat dobré spojení s tělem skříně pro zajištění bezpečnosti obsluhy a korpusu skříně.

Přetlakové jednotky byly umístěny v horní části zásuvkové místnosti, sběrnicové místnosti a kabelové místnosti. Když na jističi nebo přípojnici vznikne vnitřní elektrický oblouk, s výskytem elektrického oblouku vzroste tlak vzduchu ve skříni a jednotka pro uvolnění tlaku se automaticky otevře, aby uvolnila tlak a vzduch, když tlak dosáhne určité hodnoty, aby byla zajištěna bezpečnost obsluhy a těla skříně.
