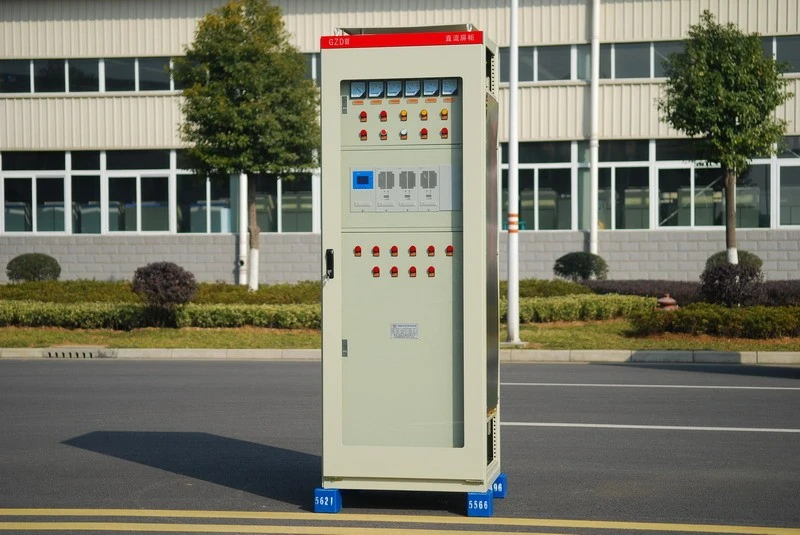

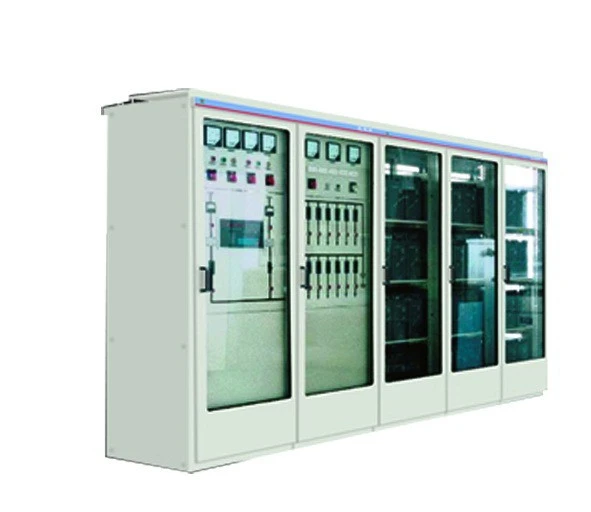

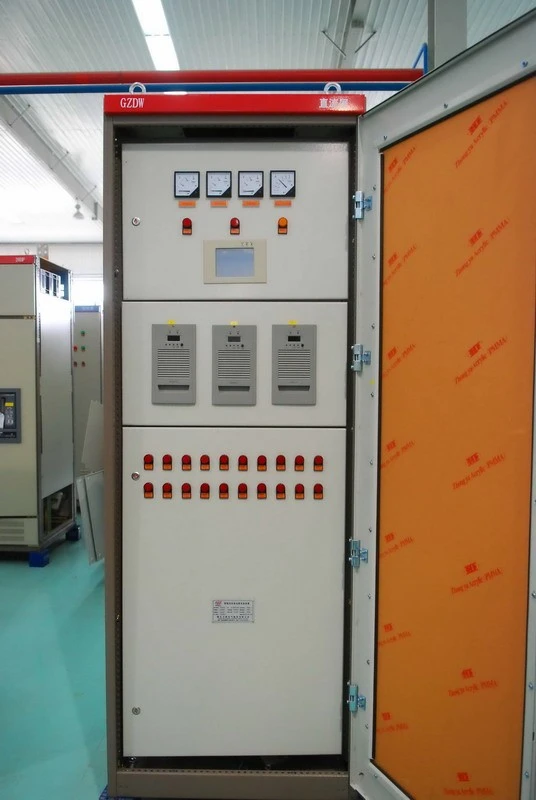

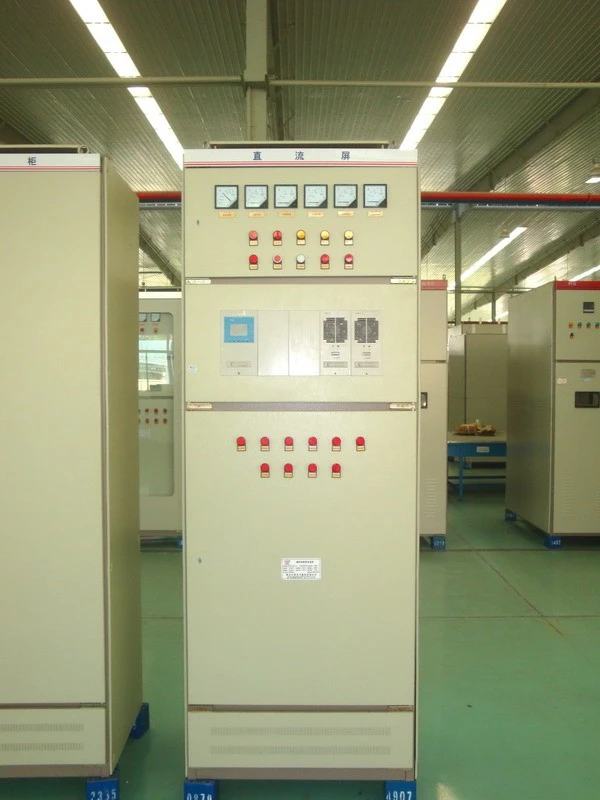

DC série GZDWPvyššíSnavýšitskříň na nabíjení baterie
Představení produktu
We Worldwide Electric Stock Co., Ltd (dále jen Worldwide Electric) je akciová společnost pro vědu a technologii-pro integraci vědeckého výzkumu a vývoje, výroby a prodeje, technických služeb. Jsme výrobcem skříní pro nabíjení baterií. Skříň nabíjení baterií (včetně spínání jističe, nabíjení náhradního článku, přístrojů ve druhé smyčce a dalších nízkonapěťových zařízení) používaná v současné době v elektrárnách, hydrostanicích a rozvodnách napěťové třídy 35kv, 220kv a 110kv v Číně, většina z nich využívá fázové nebo saturační napájení, které jsou omezeny na technologii a výkon zařízení. Výše uvedené zdroje mají mnoho nevýhod a nemohou splnit požadavky rychle se rozvíjející energetiky. Zdroj vysokofrekvenčního spínače má výhody malého objemu, nízké hmotnosti, vysoké účinnosti, poměrně nízké výstupní vlny, rychlé modální odezvy, vysoké přesnosti řízení a přidaného výkonu modulu a je trendem, že zdroj vysokofrekvenčního spínače postupně nahradí fázové napájení. Zejména s rychlým rozvojem techniky výkonové elektroniky a zlepšením výkonu a zpracování zařízení je spolehlivost a oblast použití vysokofrekvenčního spínače mnohem lepší než u fázového napájení a saturačního napájení.
Aplikace
Tento produkt odpovídá specifikaci GB/T8456-1996 "nízkonapěťový DC rozváděč".
Nabíjecí jednotkou tohoto produktu může být vysokofrekvenční{0}}nabíjecí modul a fázově řízená nabíječka.
Mikrokontrolér tohoto produktu může být typu řadiče PLC a typu SCM.
Napájecí stejnosměrný napájecí panel řady GZDW je použitelný pro rozvodnu 10 kv až 500 kv, elektrárnu, výškové budovy, rozvodnu obytné čtvrti a malou samostatnou elektrárnu, jako vysokonapěťový spínač, reléovou ochranu, provoz automatických zařízení, řídicí napájení a napájení havarijního síťového osvětlení. Je použitelný i v jiných případech, kdy je potřeba stejnosměrné napájení.
Uplatněny podmínky
Teplota prostředí: -10 stupňů až +45 stupňů
Výška nad hladinou moře: 2400 m nebo méně
Relativní vlhkost: denní průměr Méně než nebo rovno 95 % měsíční průměr Méně než nebo rovno 90 %
Velikost zemětřesení menší nebo rovna 8
Žádný požár, nebezpečí výbuchu, vážné znečištění, chemická eroze nebo silné zemětřesení.

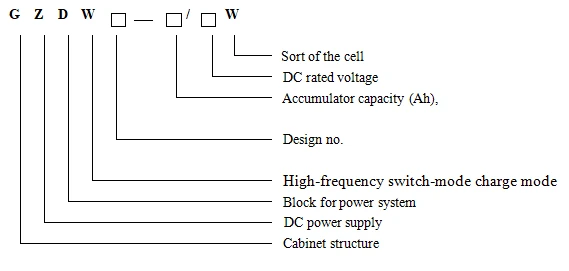

Význam typu
Poznámka:
druhy buněk:
C: supervysoko{0}}frekvenční Cd-buňka Ni;
G: velké-zvětšení Cd-buňka Ni;
Z: střední- zvětšení Cd-Ni buňka;
F: anti-kyselý olověný článek;
M: osvobozeno od údržby olověný kyselinový článek.
Technické parametry
- Vstupní napájecí zdroje střídavého proudu jsou dvouokruhové, tří{0}}fázový čtyř{1}}vodičový hlavní zdroj a záložní zdroj. Jmenovité vstupní napětí: tří-fázový AC čtyř-linka 380V±10%, frekvence 50Hz±5%.
- Ochrana před bleskem: více než 2000:1.
- Jmenovité výstupní stejnosměrné napětí: 110V, 220V.
- Jmenovitý výstupní proud: 6A, 10A, 12A, 20A, 30A, 40A, 50A, 60A, 70A, 80A, 90A, l00A, 120A, 130A, 150A, 180A, 200A, 20A, 20A, 20A
- Jmenovitá kapacita sekundárního článku: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 500Ah, 600Ah, 800Ah, 1000Ah, l500Ah, 0000Ah.
- Kapacita systému: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 400Ah, 600Ah, 800Ah, 1000Ah, 1500Ah, 2000Ah, 2000Ah
- Úplný hluk spotřebiče:<55dB.
- Provozní režim: nepřetržitý provoz.
Technické parametry tří typů buněk:
|
Řazení buněk Tech-parametr Název položky |
Opravený anti-kyselý olověný článek GF |
Cd-Sekundární buňka Ni |
Uzavřená olověná baterie MF/GM |
||
|
Super vysoké GNC |
Vysoký GNC |
Střední GNC |
|||
|
Jmenovité napětí |
2V |
1.2V |
1.2V |
1.2V |
2V |
|
Zvětšení výboje |
Menší nebo rovno 1C |
Větší nebo rovno 6C |
3C-6C |
1C-3C |
＜3C |
|
Vyrovnání nabíjecího napětí |
2.4V |
1.55V |
1.55V |
1.55V |
2.35V |
|
Plovoucí nabíjecí napětí |
2.30V |
1.4V |
1.4V |
1.4V |
2.25V |
|
Vybíjení přepětí |
1.75V |
1V |
1V |
1V |
1.85V |
Výkonvlastnosti nabíjecího modulu
Ttechnický index modulu240D05A
|
Položka |
Index |
Testovací stav |
||
|
Min |
Reprezentativní hodnota |
Max |
||
|
Rozsah vstupního napětí (VAC) |
300 |
380 |
456 |
Výstup 240 ADC, plné zatížení |
|
Nastavitelný rozsah výstupu (VDC) |
180 |
230 |
300 |
Vstup 380DAC, plná zátěž |
|
Stabilizovaná přesnost napětí |
0.01% |
0.5% |
Výstup 198-286VDC, 20-100% zátěž, vstup 300-456VAC |
|
|
Stabilizovaná přesnost proudu |
0.08% |
0.5% |
Výstup 198-286VDC, 20-100% zátěž, vstup 300-456VAC |
|
|
Dynamický efekt |
12uS |
50 uS |
100 uS |
Jmenovitý výkon 20-75% skok zatížení |
|
Účinnost nabíječky |
88% |
90% |
91% |
Výstup 300V, 5A |
|
Maximální slyšitelný hluk (dB) |
50 |
60 |
Plná zátěž, hlučnost prostředí 40 dB |
|
|
Skladovací teplota ( stupně ) |
-40 |
35 |
60 |
|
|
Teplota servisního prostředí ( stupně ) |
-15 |
25 |
45 |
Výstup 240V, 20A |
|
Širokofrekvenční rozptylový šum (mV) |
18 |
25 |
40 |
Jmenovitý vstup a výstup, odporová zátěž |
|
Špičkový rozptylový šum (mV) |
100 |
300 |
400 |
Jmenovitý vstup a výstup, odporová zátěž |
|
Stupeň paralelního asymetrického proudu |
±0.5% |
±2% |
±5% |
Jmenovitý vstup a výstup, sledujte balanční proud |
|
Zpoždění startu (sekunda) |
1 |
2 |
3 |
|
|
Faktor zvlnění |
0,01 % až 0,1 % |
Šířka frekvence 0-20MHz |
||
|
Dielektrická pevnost |
1500VAC 50Hz |
Čas 1 minuta, svodový proud 10 mA |
||
|
Zvýšení teploty vnitřního radiátoru |
Menší nebo rovno 25 stupňům |
Teplota prostředí 45 stupňů |
||
|
Třída zatížení |
Nepřetržitý provoz při Ⅰtřídě (100%) jmenovitého výstupního proudu |
V rozsahu plovoucího nabíjecího napětí |
||
|
Charakteristika automatického omezení proudu |
Výstupní proud přesahuje 112 % jmenovitého proudu |
Konstantní ochrana napájení, výstupní proud se nezvýší a DC napětí se sníží. |
||
|
Ochrana proti přepětí na vstupu |
Hodnota nastavení vstupního napětí (456±5VAC), automaticky uzavře usměrňovač. Přechodné přepětí úderu blesku využívá speciální bleskojistku HARRIS pro prvky. |
Automaticky se vrátí, když je napětí normální. Hodnotu přepětí lze nastavit (lze nastavit, když výstup není-zatížen) |
||
|
Ochrana proti přepětí na výstupu |
Automaticky zastaví výstup, když výstupní napětí překročí 328±3VDC, aby se zabránilo poškození zařízení. |
Automaticky se vrátí, když je napětí nižší než hodnota přepětí. Hodnotu přepětí lze nastavit. |
||
|
Výstupní zkratová charakteristika |
Při jakémkoli vstupním napětí, výstupním napětí a zátěži dochází v důsledku poruchy ke zkratu na výstupu. |
Po odstranění problémů se automaticky vrátí do normálního provozu. |
||
Hvysokofrekvenční spínací stejnosměrný systém se srovnává s normálním stejnosměrným systémem
|
Něco jako nabíječka |
Normální napájecí DC systém |
nabíjecí jednotka HXT napájení vysokofrekvenčního spínače |
|
Technický parametr |
||
|
Název položky |
||
|
Stabilizovaná přesnost napětí |
Menší nebo rovno ±2 % |
Menší nebo rovno ±0,1 % |
|
Stabilizovaná přesnost proudu |
Menší nebo rovno ±1 % |
Menší nebo rovno ±0,5 % |
|
Faktor zvlnění |
Menší nebo rovno ±2 % |
Menší nebo rovno ±0,1 % |
|
Efekt nabídky |
Méně než nebo rovno 2 % |
0.05% |
|
Účinnost |
>75% |
>90% |
|
Hluk |
<55dB |
<55dB |
|
Harmonický |
Žádné rušení |
Žádné rušení |
|
Funkce správy buněk |
Obyčejný |
Perfektní |
Gvšeobecná
Vysokofrekvenční nabíjecí modul využívá tří{0}}fázový tří{1}}linkový balanční vstup bez ztráty proudu ve středním vodiči. Na vstupní svorce střídavého proudu je použito pokročilé potlačení špiček a obvod filtru EMI. Chcete-li vzít MOFEI jako hlavní prvek, přijmeme vysokofrekvenční technologii PWM PDM a transformaci AC／DC→DC／AC→AC／DC s autonomním vyrovnáváním proudu pro splnění N+1 redundantních záloh. Elektrickou topnou zástrčku lze použít a po dokončení nastavení ji není nutné upravovat.
