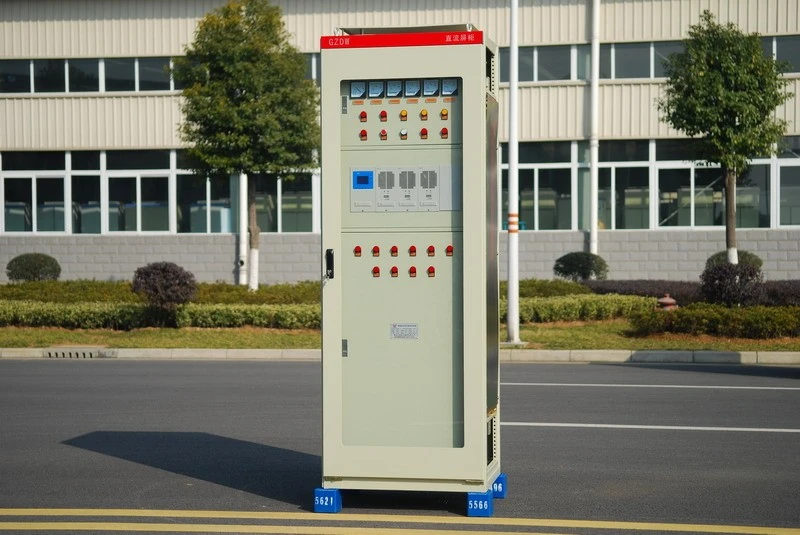

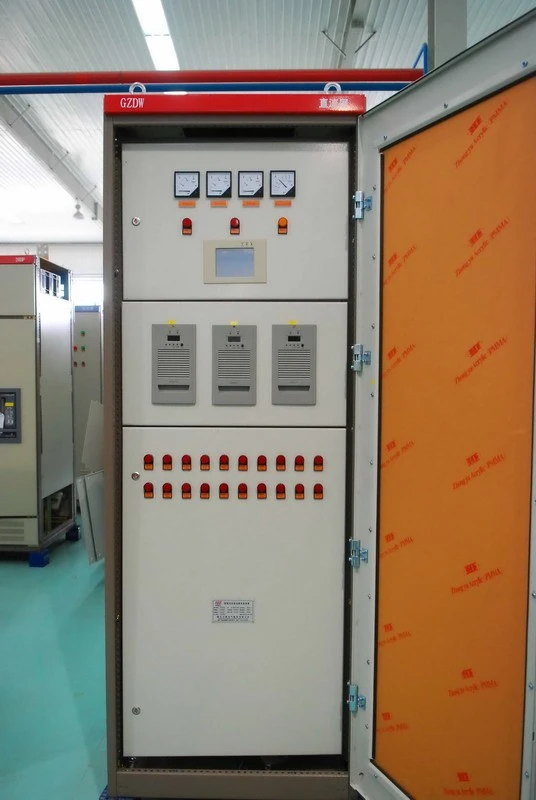

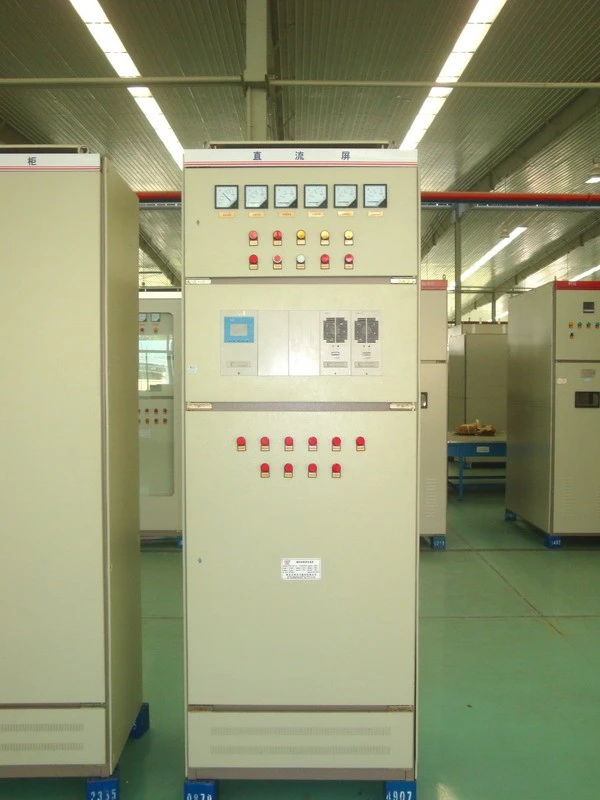

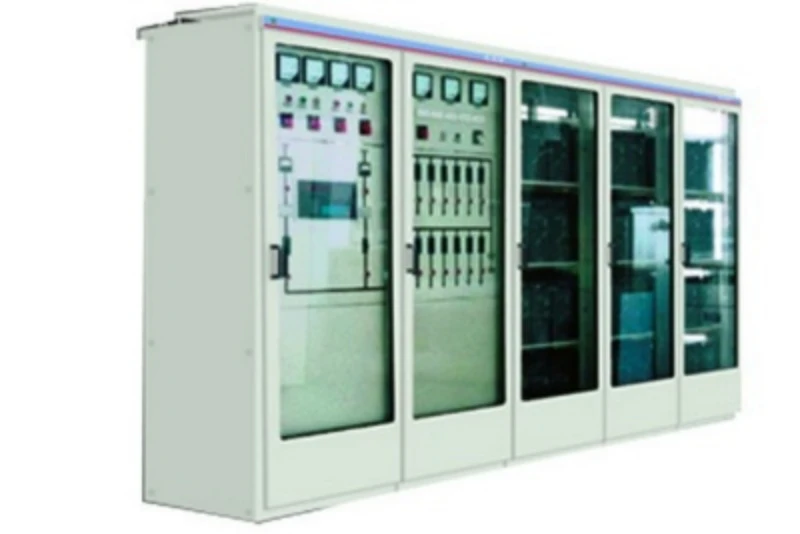

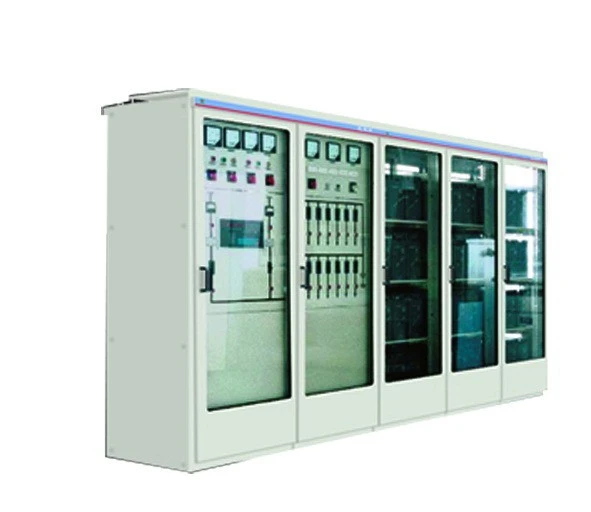

Panel napájení

DC série GZDWPvyššíSnavýšitPanel

1. Předmluva

Stejnosměrný napájecí panel-používaný k ovládání jističů, nabíjení záložních baterií a napájení sekundárních přístrojů a dalších nízkonapěťových zařízení-se široce používá v elektrárnách, vodních elektrárnách a rozvodnách s úrovněmi napětí 35 kV, 110 kV a 220 kV po celé Číně.

Většina těchto systémů tradičně používá fázově{0}}řízené nebo saturovatelné napájecí zdroje, které jsou omezeny zastaralými technologiemi a výkonem součástí. Takové systémy mají řadu nevýhod a již nemohou vyhovět rostoucím požadavkům moderní energetiky.

Vysokofrekvenční spínané napájecí zdroje však nabízejí významné výhody, včetně kompaktní velikosti, nízké hmotnosti, vysoké účinnosti, nízkého zvlnění výstupu, rychlé dynamické odezvy, vysoké přesnosti ovládání a modulární škálovatelnosti. S rychlým pokrokem výkonové elektroniky a výrobních technologií se vysokofrekvenční spínané napájecí zdroje staly mnohem spolehlivějšími a univerzálnějšími než tradiční fázově{3}}řízené nebo saturovatelné zdroje a postupně se stávají průmyslovým standardem.

2. Rozsah použití

DC napájecí panel řady GZDW je vhodný pro použití v rozvodnách (10 kV až 500 kV), elektrárnách, výškových budovách, obytných rozvodnách a malých nezávislých elektrárnách. Poskytuje stejnosměrné napájení pro vysokonapěťové-spínače, ochranu relé, automatické ovládací zařízení a systémy nouzového osvětlení. Je také použitelný pro všechny další scénáře vyžadující stabilní stejnosměrné napájení.

Tento produkt odpovídá národnímu standardu GB/T 8456-1996 „Low-Voltage DC Switchgear“.

Nabíjecí jednotka může používat buď vysokofrekvenční nabíjecí modul nebo fázově řízenou nabíječku, zatímco řídicí systém může být konfigurován buď s řídicí jednotkou založenou na PLC-, nebo s jednočipovým mikrokontrolérem (SCM).

3. Usepodmínky

Teplota prostředí: -10 stupňů až +45 stupňů

Výška nad hladinou moře: 2400 m nebo méně

Relativní vlhkost: denní průměr Méně než nebo rovno 95 % měsíční průměr Méně než nebo rovno 90 %

Velikost zemětřesení menší nebo rovna 8

Žádný požár, nebezpečí výbuchu, vážné znečištění, chemická eroze nebo silné zemětřesení.

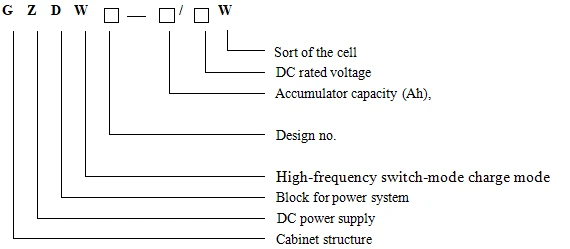

4. Tjo význam

5. Ttechnické parametry

• Vstupní napájecí zdroje střídavého proudu jsou dvouokruhové, tří{0}}fázový čtyř{1}}vodičový hlavní zdroj a záložní zdroj. Jmenovité vstupní napětí: tří-fázový AC čtyř-linka 380V±10%, frekvence 50Hz±5%.
• Ochrana před bleskem: více než 2000:1.
• Jmenovité výstupní stejnosměrné napětí: 110V, 220V.
• Jmenovitý výstupní proud: 6A, 10A, 12A, 20A, 30A, 40A, 50A, 60A, 70A, 80A, 90A, l00A, 120A, 130A, 150A, 180A, 200A, 20A, 20A, 20A
• Jmenovitá kapacita sekundárního článku: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 500Ah, 600Ah, 800Ah, 1000Ah, l500Ah, 0000Ah.
• Kapacita systému: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 400Ah, 600Ah, 800Ah, 1000Ah, 1500Ah, 2000Ah
• Úplný hluk spotřebiče:<55dB.
• Provozní režim: nepřetržitý provoz.

Technické parametry tří typů buněk:

1. Obecná

Vysokofrekvenční nabíjecí modul využívá tří{0}}fázový tří{1}}linkový balanční vstup bez ztráty proudu ve středním vodiči. Na vstupní svorce střídavého proudu je použito pokročilé potlačení špiček a obvod filtru EMI. Chcete-li vzít MOFEI jako hlavní prvek, přijmeme vysokofrekvenční technologii PWM PDM a transformaci AC／DC→DC／AC→AC／DC s autonomním vyrovnáváním proudu pro splnění N+1 redundantních záloh. Elektrickou topnou zástrčku lze použít a po dokončení nastavení ji není nutné upravovat.

2. Výkonvlastnosti elektrické energiemodul

A. Standardní struktura jednoho modulu

Modul elektrického napájení přijímá standardní strukturu jednoho modulu s malým objemem a nízkou hmotností. Jeho elektromechanická konstrukce (inteligentní studený vítr: rychlost otáčení se může samy -nastavit podle různé teploty a zatížení, aby se prodloužila životnost motoru) se stává samotným systémem, který dokáže splnit požadavky stejnosměrných napájecích skříní různého typu. Kabelové svorky hlavní smyčky využívají nový typ elektrické zástrčky z Ameriky, které mají vynikající kompatibilitu, když jsou přizpůsobeny příslušné průmyslové výrobě a mohou být navrženy podle požadavků zákazníka.

b. Přijímáme dva-všechny{2}}zastřešené obvody proudové ochrany

Primární podmínkou širokého využití vysokofrekvenčního spínaného napájení v elektroenergetice je vysoký index, kromě toho je klíčem provozní spolehlivost. Problémy existující v samotném napájení spínače, jako je předpětí transformátoru a přímé připojení ramene inverzního můstku a tak dále, jsou důležitými faktory, které mají vliv na spolehlivost výkonu spínače. K vyřešení problémů naše společnost původně vytvořila dvouramenný obvod pro obvodovou ochranu proudu, který může zabránit výše uvedeným nedostatkům, aby byla zajištěna stabilita modulu v některých přechodných procesech (jako je skok, zkrat, přehřátí transformátoru, drift parametrů atd.), a tím vymaže nestabilní aspekty existující ve vysokofrekvenčním spínaném napájení.

C. Trinuclear+vlastní PWM vyrovnávací řízení proudu

Řízení elektrického napájecího modulu využívá dvojité napěťové kroužky (výstupní napětí, indukční napětí) a systém napájení se třemi kroužky se špičkovým proudem-, který má vysokou dynamickou rychlost odezvy a stabilitu systému. Mezitím bylo přijato řízení dvojitého vyrovnávacího proudu, aby se vyřešil problém vyrovnávacího proudu modulu v systému N+1, to znamená, že samotný jediný modul přijímá řízení vyrovnávacího proudu PWM (stupeň nevyváženého proudu menší nebo rovný 3 %). Dva vyrovnávací proudy se navzájem napájejí podle stavu zátěže a výkonový modul lze řídit centrálním monitorovacím systémem (nebo modulem matcher) a nastavenou hodnotou výstupu. Navíc mohou pracovat nezávisle v samočinném stavu nastaveném zákazníkem, aby byla zajištěna veškerá správnost systému.

d. Vstupní rozsah AC je až 260VAC-456VAC. Funkční v oblasti s komplexním napájením, které je v souladu s podmínkami v Číně. Je použito mnoho vstupních/výstupních podpěťových a přepěťových ochran. Hodnotu výstupního přepětí si může zákazník nastavit sám, aby byla zajištěna bezpečnost sekundárního článku.

E. S vynikajícími vlastnostmi nízké hmotnosti, vysoké účinnosti a malého objemu.

F. Prvky a kompletní zařízení prošly přísným testem a hádankami. Více než 90% prvků použitých ve výkonových modulech jsou výrobky zahraničních značek, jako jsou: IR, HARRIs, HP, SGS, TDK, RUBYCON atd., a byly prověřeny podle přísných průmyslových standardů. Všechny kompletní spotřebiče byly vystaveny vysoké teplotě plného zatížení po dobu 48 hodin, aby byla zajištěna kvalita výrobků.

3. Ttechnický index modulu240D05A

4. Hvysokofrekvenční spínací stejnosměrný systém se srovnává s normálním stejnosměrným systémem
